剪叉式升降机构受力分析
产品分类:剪叉式升降机
本文讲述了剪叉式升降机构受力分析的基本原理,并分别对液压缸推力、剪叉臂和销轴处和受力情况进行了细致的分析。通过受力分析,可以确定各个杆件所受的力和力矩,以及销轴处的约束力大小和方向。这些分析结果为机构的设计、强度校核和优化提供了重要的依据。在实际应用中,还需要考虑机构的动态特性、制造工艺和安装精度等因素,以确保剪叉式升降机构的安全可靠运行。
订购热线:0531-84221499
立即咨询剪叉式升降机构受力分析
在当今众多的机械装置中,剪叉式升降机构以其独特的结构和广泛的应用场景,成为了备受关注的重要设备之一。它在工业生产、物流运输、建筑施工等多个领域都发挥着不可或缺的作用。因此,对剪叉式升降机构进行深入而准确的受力分析,对于确保设备的安全可靠运行以及提高其工作效率具有至关重要的意义。
一、剪叉式升降机构的结构特点
剪叉式升降机构主要由上平台、下平台、剪叉臂、液压缸等关键部件组成。上平台通常是用于承载货物或人员的工作区域,其设计需要考虑到载荷的分布和稳定性要求。下平台则作为整个机构的基础支撑部分,需要具备足够的强度和稳定性。
剪叉臂是剪叉式升降机构的核心组成部分,通常由两个交叉的杆件组成。这些杆件通过销轴连接,形成一个可活动的结构。在升降过程中,剪叉臂的交叉角度会发生变化,从而实现上平台的上升和下降。剪叉臂的材质和尺寸的选择对于机构的承载能力和稳定性有着重要影响。
液压缸位于剪叉臂的下方,是推动剪叉臂运动的动力源。液压缸通过伸缩来改变剪叉臂的角度,从而实现上平台的升降。液压缸的规格和参数需要根据上平台的载荷、升降高度以及工作环境等因素进行合理选择。
二、受力分析的基本原理
在对剪叉式升降机构进行受力分析时,通常采用静力学原理。静力学是研究物体在力的作用下处于平衡状态的科学。根据力的平衡条件和力矩平衡条件,可以确定各个杆件所受的力和力矩。
力的平衡条件包括合力为零和合力矩为零。在剪叉式升降机构中,各个杆件所受的力包括上平台的载荷、剪叉臂自身的重力、液压缸的推力以及销轴处的约束力等。这些力在水平方向和垂直方向上的合力必须为零,才能保证机构处于平衡状态。
力矩平衡条件是指对于一个物体,所有力对某一点的力矩之和必须为零。在剪叉式升降机构中,可以选择销轴处作为力矩平衡的参考点,通过计算各个力对销轴的力矩,来确定销轴处的约束力大小和方向。
三、液压缸的推力分析

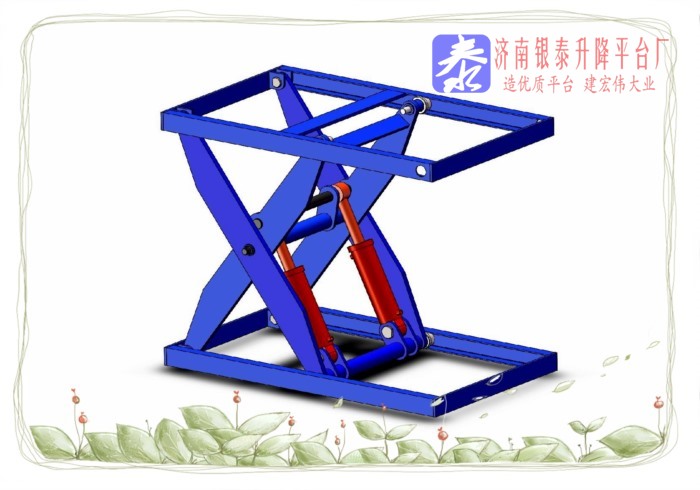

图1:剪叉式升降机构受力分析之液压缸推力图
液压缸是剪叉式升降机构的动力源,其推力的大小直接影响到机构的升降能力。液压缸的推力(如图1)可以通过液压系统的压力和液压缸的有效面积来计算。
液压系统的压力是由液压泵提供的,通过调节液压泵的输出压力,可以控制液压缸的推力大小。液压缸的有效面积是指液压缸活塞的面积,它与液压缸的直径有关。在实际应用中,需要根据上平台的载荷和升降高度等要求,合理选择液压缸的规格和参数,以确保液压缸能够提供足够的推力。
四、剪叉臂的受力分析

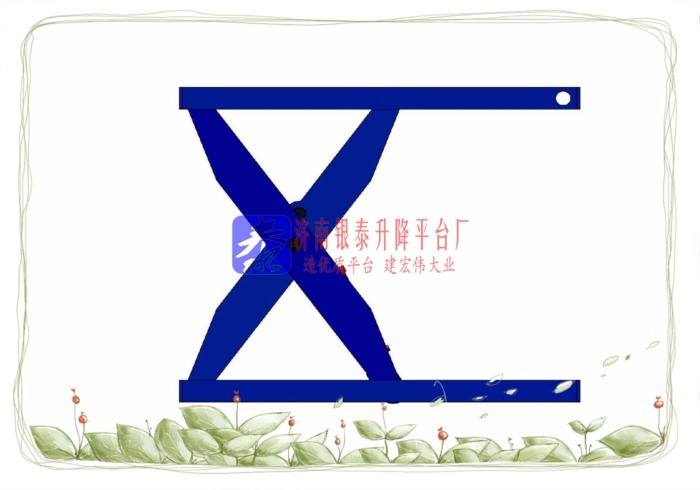

图2:剪叉式升降机构受力分析之剪叉臂受力分析图
剪叉臂是剪叉式升降机构的主要承载部件,其受力情况较为复杂。在升降过程中,剪叉臂不仅要承受上平台的载荷和自身的重力,还要承受液压缸的推力和销轴处的约束力。
1. 上平台载荷的传递
当上平台承受载荷时,载荷会通过上平台与剪叉臂的连接点传递到剪叉臂上。根据力的平衡条件,可以确定上平台载荷在剪叉臂上的分力大小和方向。上平台载荷的分布情况会影响到剪叉臂的受力状态,因此在设计上平台时,需要考虑载荷的均匀分布和稳定性要求。
2. 液压缸推力的作用
液压缸的推力通过液压缸与剪叉臂的连接点作用在剪叉臂上。根据力的平衡条件和力矩平衡条件,可以确定液压缸推力在剪叉臂上的分力大小和方向,以及销轴处的约束力大小和方向。液压缸推力的大小和方向会随着剪叉臂的角度变化而变化,因此在受力分析中需要考虑这种动态变化。
3. 剪叉臂自身重力的影响
剪叉臂自身的重力也会对机构的受力情况产生影响。在受力分析中,需要考虑剪叉臂的重力在各个杆件上的分力大小和方向。剪叉臂的重力通常可以看作是一个集中力,作用在剪叉臂的重心位置。
五、销轴处的约束力分析
销轴是连接剪叉臂的关键部件,其承受的约束力直接影响到机构的稳定性和可靠性。在受力分析中,需要根据力的平衡条件和力矩平衡条件,确定销轴处的约束力大小和方向。
销轴处的约束力主要包括轴向力、径向力和力矩等。轴向力是指沿着销轴轴线方向的力,它主要由剪叉臂的拉力和压力产生。径向力是指垂直于销轴轴线方向的力,它主要由剪叉臂的弯曲和扭转产生。力矩是指力对销轴的矩,它主要由剪叉臂的重力、上平台载荷以及液压缸推力等产生。
六、结论
通过对剪叉式升降机构的受力分析,可以确定各个杆件所受的力和力矩,以及销轴处的约束力大小和方向。这些分析结果为机构的设计、强度校核和优化提供了重要的依据。
在实际应用中,还需要考虑机构的动态特性、制造工艺和安装精度等因素,以确保剪叉式升降机构的安全可靠运行。同时,随着科技的不断进步,还可以采用先进的计算机辅助设计和分析技术,对剪叉式升降机构进行更加精确和全面的受力分析,为其进一步的发展和应用提供有力支持。
