液压升降机作为一种重要的起重设备,在工业生产、建筑施工、仓储物流等领域得到了广泛应用。而“液压升降机原理图详解大全”则为我们深入了解这一设备提供了关键的指引。本文将对液压升降机原理图进行详细的分析和解读。
一、液压升降机的基本组成
液压升降机主要由液压系统、机械结构和电气控制系统三部分组成。
1. 液压系统
液压系统是液压升降机的核心部分,它主要由液压泵、液压缸、液压阀、油箱等组成。液压泵是液压系统的动力源,它将电动机的机械能转化为液压能,为液压缸提供动力。液压缸是液压系统的执行元件,它将液压能转化为机械能,实现升降机的上升和下降。液压阀是液压系统的控制元件,它通过控制液压油的流向、压力和流量,实现对液压缸的运动控制。油箱是液压系统的储油装置,它为液压系统提供充足的液压油。
2. 机械结构
机械结构是液压升降机的主体部分,它主要由底座、立柱、横梁、升降平台等组成。底座是液压升降机的基础部分,它通过地脚螺栓与地面固定,为液压升降机提供稳定的支撑。立柱是液压升降机的主要支撑部分,它通过焊接或螺栓连接的方式与底座和横梁连接在一起,形成一个稳定的框架结构。横梁是液压升降机的连接部分,它通过焊接或螺栓连接的方式与立柱连接在一起,为升降平台提供支撑。升降平台是液压升降机的工作部分,它通过液压缸的推动,实现上升和下降。
3. 电气控制系统
电气控制系统是液压升降机的控制部分,它主要由电动机、控制器、传感器等组成。电动机是电气控制系统的动力源,它为液压泵提供动力。控制器是电气控制系统的核心部分,它通过接收传感器的信号,控制电动机的启动、停止、正反转等,实现对液压升降机的运动控制。传感器是电气控制系统的检测元件,它通过检测液压升降机的位置、速度、压力等参数,将信号反馈给控制器,实现对液压升降机的闭环控制。
二、液压升降机的工作原理
“液压升降机原理图详解大全”清晰地展示了液压升降机的工作原理。液压升降机的工作原理是利用液压系统的压力能,通过液压缸的伸缩运动,实现升降平台的上升和下降。具体工作过程如下:
1. 上升过程
当需要上升时,按下上升按钮,控制器接收到信号后,控制电动机启动,带动液压泵工作。液压泵将油箱中的液压油吸入,加压后输出到液压缸中。液压缸的活塞在液压油的压力作用下向上运动,推动升降平台上升。当升降平台上升到所需高度时,松开上升按钮,控制器控制电动机停止工作,液压泵停止输出液压油,液压缸的活塞停止运动,升降平台保持在当前高度。
2. 下降过程
当需要下降时,按下下降按钮,控制器接收到信号后,控制液压阀打开,使液压缸中的液压油回流到油箱中。液压缸的活塞在重力作用下向下运动,带动升降平台下降。当升降平台下降到所需高度时,松开下降按钮,控制器控制液压阀关闭,液压缸的活塞停止运动,升降平台保持在当前高度。
三、液压升降机原理图详解
“液压升降机原理图详解大全”涵盖了液压系统原理图、机械结构原理图和电气控制系统原理图三部分。通过对这些原理图的分析,可以深入了解液压升降机的各个组成部分的连接关系和工作原理。
图1. 液压系统原理图
1. 液压系统原理图详解

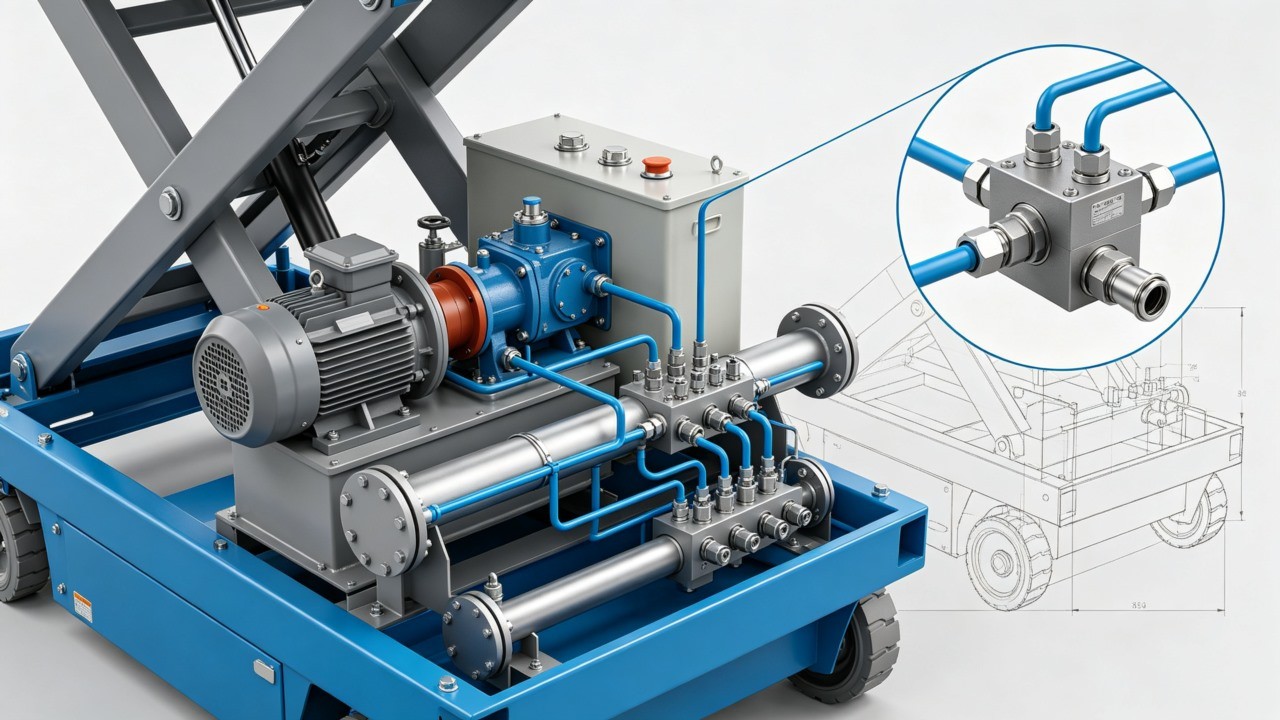

液压系统原理图是液压升降机原理图的核心部分,它主要包括液压泵、液压缸、液压阀、油箱等组成部分的连接关系和工作原理。液压泵如同整个系统的心脏,将电动机的机械能转化为液压能,为升降机提供动力源。液压缸则在液压油的作用下,通过活塞的运动实现升降功能。液压阀精确控制着液压油的流向、压力和流量,确保升降机的动作准确无误。通过深入分析液压系统原理图,我们能够清晰地了解液压升降机的液压系统工作原理,掌握其性能特点,一旦出现故障,也能依据原理图迅速找到排除方法。
图2. 机械结构原理图
2. 机械结构原理图详解
机械结构原理图是液压升降机原理图的主体部分,它主要包括底座、立柱、横梁、升降平台等组成部分的连接关系和工作原理。底座为升降机提供稳定的支撑,立柱和横梁则确保升降过程中的结构稳定性。升降平台承载着货物或人员,其设计需兼顾强度与安全性。仔细研究机械结构原理图,我们可以深入了解液压升降机的机械结构工作原理,熟悉其性能特点,在遇到故障时也能有的放矢地进行排除。
图3. 电气控制系统原理图
3. 电气控制系统原理图详解

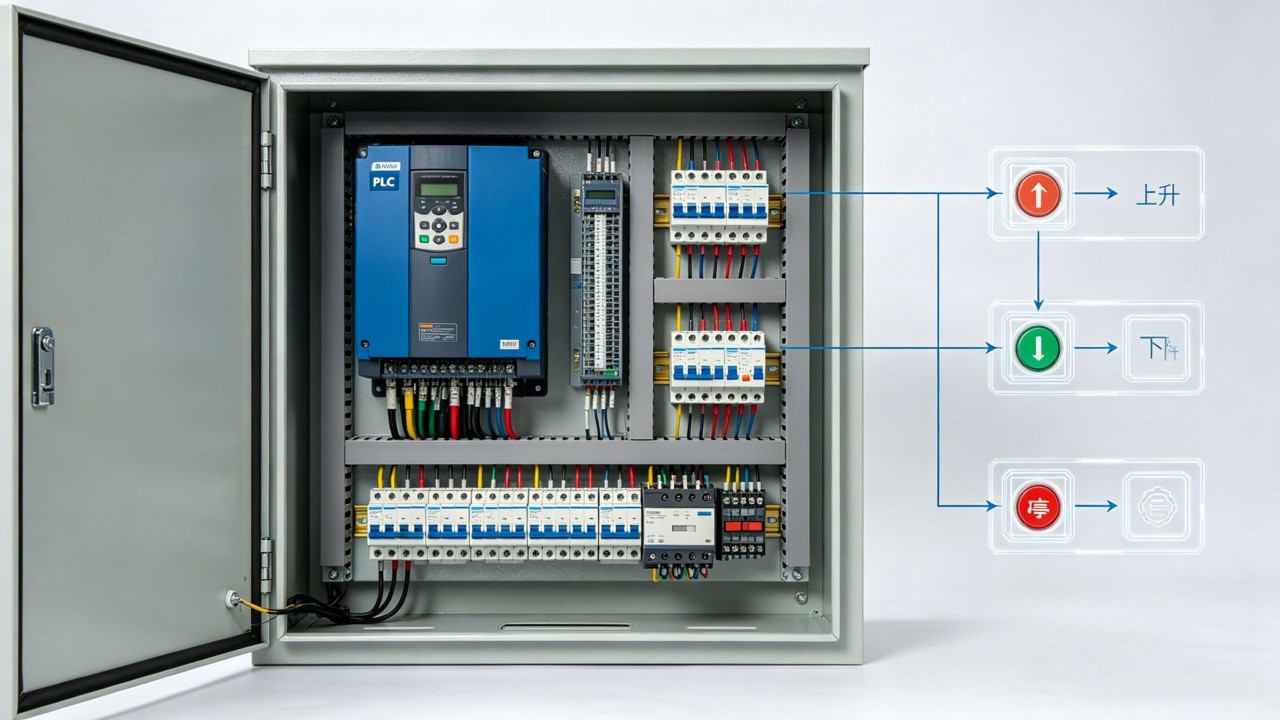

电气控制系统原理图是液压升降机原理图的控制部分,它主要包括电动机、控制器、传感器等组成部分的连接关系和工作原理。电动机为液压系统提供动力,控制器犹如大脑,接收各种信号并发出指令,传感器则实时监测升降机的运行状态。通过分析电气控制系统原理图,我们可以全面了解液压升降机的电气控制系统工作原理、性能特点以及故障排除方法,确保升降机的安全、稳定运行。
四、液压升降机的维护与保养
为了确保液压升降机的正常运行和延长其使用寿命,需要对液压升降机进行定期的维护与保养。具体维护与保养内容如下:
1. 液压系统的维护与保养
(1)定期检查液压油的油位和质量,及时更换变质的液压油。
(2)定期清洗液压油箱和过滤器,保持液压系统的清洁。
(3)定期检查液压泵、液压缸、液压阀等液压元件的工作状态,及时更换损坏的液压元件。
(4)定期检查液压管路的连接情况,及时更换损坏的液压管路。
2. 机械结构的维护与保养
(1)定期检查底座、立柱、横梁、升降平台等机械结构的连接情况,及时拧紧松动的螺栓。
(2)定期检查机械结构的磨损情况,及时更换磨损严重的零部件。
(3)定期对机械结构进行润滑,保持机械结构的良好运行状态。
3. 电气控制系统的维护与保养
(1)定期检查电动机、控制器、传感器等电气元件的工作状态,及时更换损坏的电气元件。
(2)定期检查电气线路的连接情况,及时更换损坏的电气线路。
(3)定期对电气控制系统进行清洁,保持电气控制系统的清洁。
本文总结:
“液压升降机原理图详解大全”为我们打开了深入了解液压升降机的大门。通过对其各个方面的剖析,我们不仅明晰了液压升降机的基本组成、工作原理以及维护保养要点,更能在实际应用中充分发挥其优势,提高工作效率,保障作业安全。
在未来,随着科技的不断进步,液压升降机也将不断创新和发展。我们应持续关注其技术动态,不断学习和掌握新的知识和技能,以便更好地适应不断变化的工作需求。无论是在工业领域还是其他领域,液压升降机都将继续发挥着重要的作用,为我们的生产和生活带来更多的便利和效益。
让我们以“液压升降机原理图详解大全”为指引,更加深入地认识和运用液压升降机,共同推动相关行业的发展与进步。
