导轨升降平台结构图、结构图片及结构图解

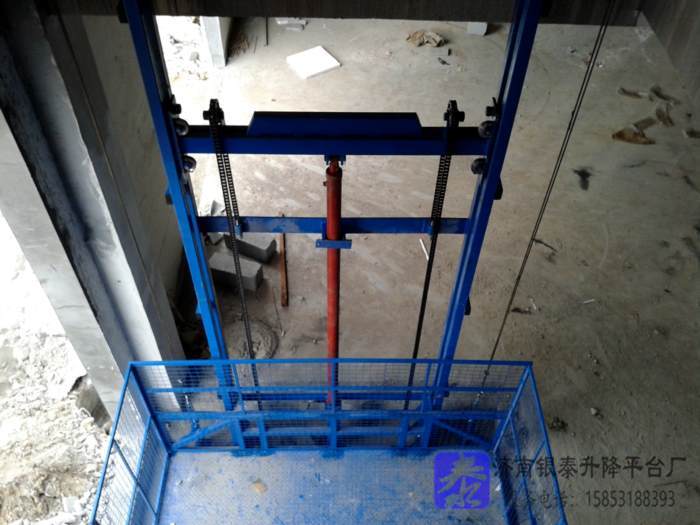

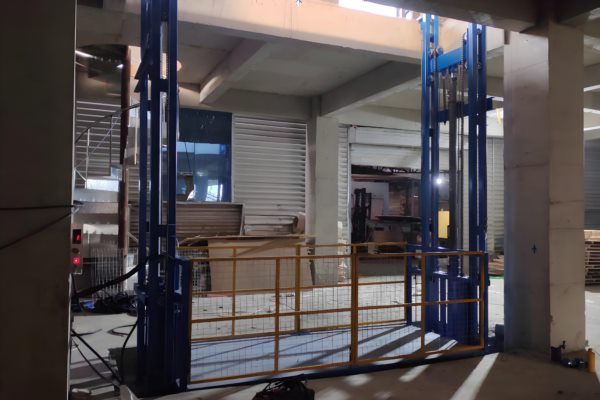

图1：导轨升降平台实拍图

一、导轨升降平台的结构组成
导轨升降平台结构图显示：导轨升降平台由导向轨道、载物平台、升降机构、液压动力系统、电气控制系统及安全保护装置等部分组成。导轨式升降平台结构采用导向轨道来实现平台的上下移动。

1、导向轨道通常由高强度钢材制成，具有良好的承重能力和稳定性。
2、载物平台是导轨升降平台的主体部分，用于承载货物或人员。
3、升降机构是导轨升降平台的核心部件，通过液压或螺杆驱动，实现平台的升降运动。
4、液压动力系统提供动力源，通过液压缸和油泵等设备，控制升降机构的运动。
5、电气控制系统负责控制整个导轨升降平台的运行，包括启动、停止、升降速度调节等功能。
6、安全保护装置包括防坠落装置、紧急停止按钮、限位开关等，确保平台的安全运行。

二、结构图解

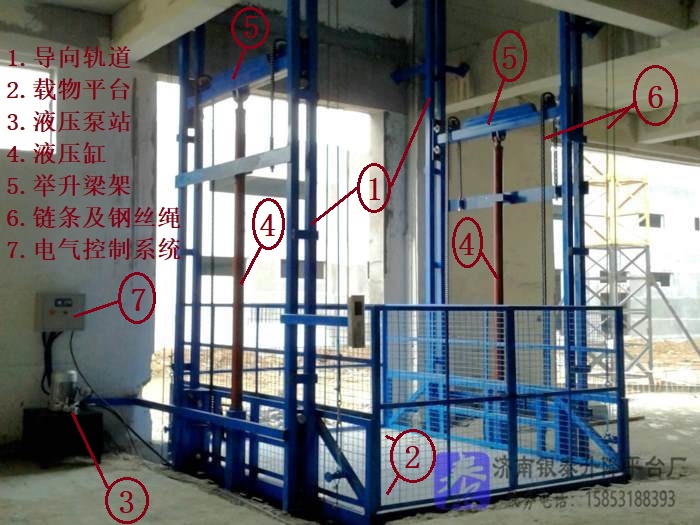

图2：导轨升降平台结构图

导轨升降平台结构图解清晰地展示了各个部分的组成和相互关系，以图文并茂的方式，为我们提供了一个全面而详细的视觉参考。
1、导向轨道作为平台的支撑结构，能够承受较大的重量和压力，确保平台的稳定性和安全性。
2、载物平台是承载货物或人员的部分，其大小和载重能力根据实际需求进行设计。
3、升降机构通过液压或螺杆传动，控制平台的上下移动，实现升降功能。
4、液压动力系统为升降机构提供动力源，通过油泵将液压油送入液压缸，推动平台的升降运动。
5、电气控制系统通过控制按钮和开关，实现对平台的启停和速度调节。
6、安全保护装置起到了至关重要的作用，如防坠落装置可以在平台出现异常情况时自动停止运行，紧急停止按钮可以随时切断电源，限位开关可以控制平台的升降范围，保证操作的安全性。

三、结构图
导轨式升降平台结构的简单而有效的设计使其在物流、仓储、生产线等领域得到广泛应用。导轨升降平台结构图（如图1 ）给我们提供了直观的了解，让我们更加清楚地认识到导轨升降平台的组成和工作原理。通过深入了解导轨升降平台结构图，我们可以更好地理解导轨升降平台的工作原理和应用场景，为实际工程项目的设计和选择提供有力支持。

四、结构图片
导轨升降平台结构图片可以帮助我们更加直观地了解导轨升降平台的外观和组成。通过观察结构图片，我们可以清楚地看到导向轨道、载物平台、升降机构等部分的形态和布局。这些图片不仅能够提供技术参考，还能够为我们提供实际应用的范例参考，让我们选择使用导轨升降平台提供了便利。
