你的车间还在用固定平台或简易吊架解决高位作业？采购剪叉式升降机时，你是不是也只对比一下载重和台面尺寸就下单了？这事儿没那么简单。一台剪叉式升降机要用得稳、用得久，核心在于它的机构原理和由原理决定的关键特点。这两个要素不搞清楚，设备用上半年就可能出现升降卡顿、偏载晃动，甚至臂叉变形。我们作为在这个领域深耕了三十余年的源头厂家，制造经验告诉我们：搞懂“原理”和“特点”，才能帮你真正实现精准匹配和长远回报。

一、剪叉机构怎么把力量放大？一条液压缸撑起数吨负载

剪叉式升降机的灵魂，在于那几组交叉叠合的剪叉臂。它的原理，用一句话概括就是“以较小的油缸推力，换得平台的大行程垂直运动”。

单层剪叉臂由中间铰接成X形，一端固定于底座和台面的滑槽内，另一端自由滑动。液压缸一端连接在剪叉臂的下支撑点，另一端连接在与之交叉的另一侧臂上。当液压油推动缸杆伸出，滑槽内的滚轮向固定端平移，交叉角度变大，便将平台平稳顶升；反之，靠自重和载荷控制下降。

这里有一个容易被忽视的细节——剪叉臂的层数与升程倍数关系。单层剪叉的最大举升高度大约是臂长展开后垂直高度的60%~70%。比如我们常做的移动式剪叉升降机，单层剪叉臂在完全收回时总高不过1米左右，却能轻松将台面推到3米甚至6米，很适合车间夹层、设备检修这类高度和空间受限的工况。而对于需要升高到12米、15米的固定式作业平台，就需要采用双层甚至三层剪叉叠加，用级联的方式增大行程，同时配合更粗壮的臂杆和加强型底座。

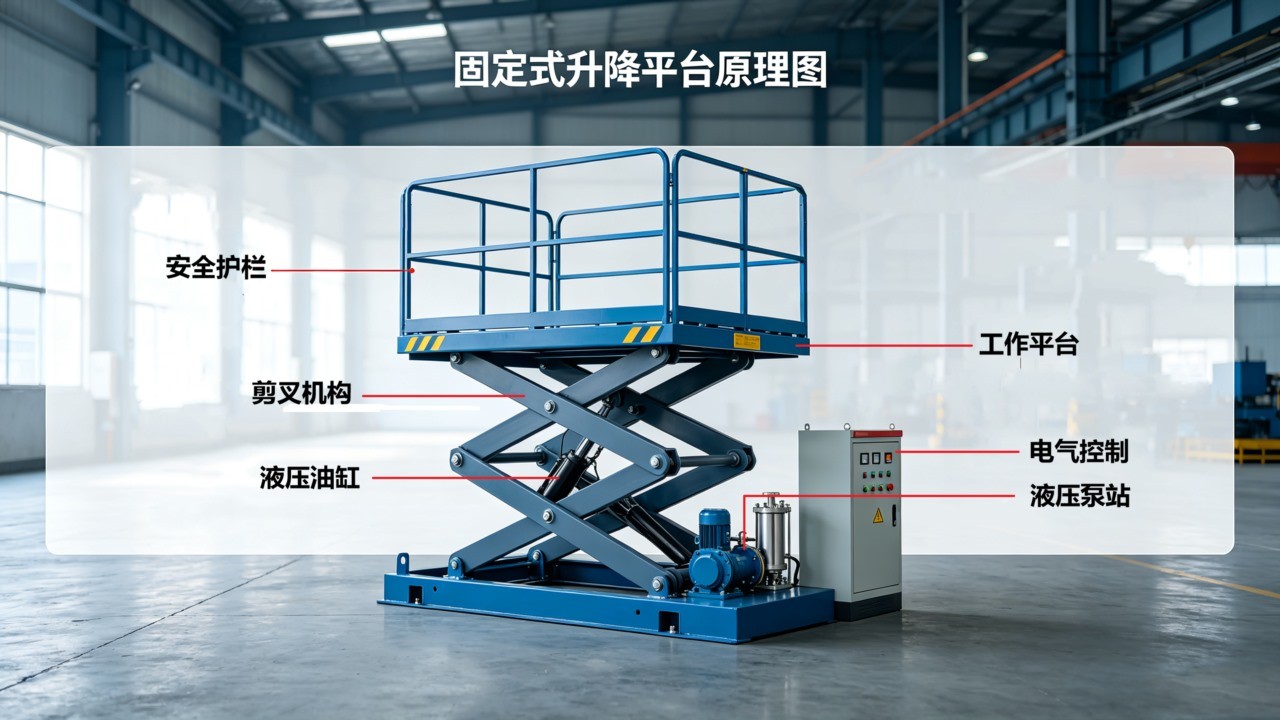

图1：剪叉式升降机构原理图

二、不只升降，剪叉结构带来的三个天然优势

原理决定了特点。剪叉式升降机的优势，归根结底来自这套机构本身的力学天赋。

第一，垂直升降，平台始终水平。无论处于什么高度，台面都不会前倾或后仰。这一点对需要人员站立作业或放置精密工装的场景至关重要。我们曾为常州一家自动化集成商定制过一台大台面剪叉升降机，他们在台面上安装了机械臂进行动态抓取，如果升降过程有丝毫倾角，定位精度就会全部跑偏。我们通过加宽剪叉臂的支撑跨距并配置双向平衡阀，把台面在高位的水平度控制在±0.5°以内，设备已经平稳运行了四年。

第二，承载大且受力均匀。剪叉臂将载荷分散到了底座周围的多个支撑点，而非集中在某个单点。常规电动推杆式升降台载重只有几百公斤，而剪叉式轻松做到1吨、3吨、5吨，我们非标定制的大吨位机型已经做到了20吨，台面长达8米，专供重型模具换模和风电叶片组装。这和油缸的能力有关，但更离不开臂叉、销轴和底框的结构强度。

第三，维护直观，寿命可控。剪叉机构没有隐藏的滑动导轨和链条，所有的铰接点、滚轮和油缸都暴露在外，日常点检一目了然。我们出厂前对每一个焊接臂叉都做了焊缝探伤和整机1.25倍额定载荷的静载测试，保证每一个臂叉组件都能扛住长期疲劳应力。

图2：大吨位剪叉式升降机工厂内负载测试实拍

三、选型只看载重和升高？这三个与机构相关的问题才是坑

采购负责人最容易踩的坑，就是把选型简化成“几吨、几米、多大台面”。但围绕剪叉机构，这几个问题不提前想清楚，后期麻烦不断。

问题一：安装地坑还是直接放地面？ 很多工厂为了台面与地面齐平，会要求剪叉升降机沉入地坑安装。这没错，但地坑深度由臂叉的收纳高度决定。有的买家只关注升起来够不够高，忽略了降下去需要多厚的底座和层叠起来的臂杆尺寸，最后地坑挖浅了，台面高出地面十几公分，叉车根本开不上去。我们在浙江一家家电配送中心就碰到过这种情况，后来只能重新按我们提供的收纳尺寸二次开挖，费时费钱。

问题二：油缸的布置方式决定是否“跷脚”。 小台面剪叉一般用一台单级缸居中推，结构简单。但当台面超过2米或载重偏载风险大时，必须用双侧缸或双剪叉同步驱动，否则很容易出现“一边高一边低”的扭曲，严重时臂叉会永久性变形。我们去年给青岛一家船舶配件厂升级的一台旧设备，原厂配的就是单缸推大台面，只用了一年，剪叉臂的铰接孔就磨成了椭圆。换装我们的双缸液压同步系统后，问题彻底解决。

问题三：使用频率决定强化方向。 剪叉式升降机如果每天升降超过100次，属于高频工况，那么普通尺寸的销轴和铜套很快会磨损。针对这类客户，我们会在臂叉铰接处采用调质轴销配合自润滑钢套，并加大液压泵站排量以缩短升降时间。这种针对性改进，没有自己的生产制造车间和工艺团队确实很难实现。我们产线上，焊完的臂叉组件会逐件进行全尺寸检验，确保互换性；液压管路装配后还要进行保压测试，杜绝渗漏。

四、哪些场景正在用剪叉式升降机替代老办法？

剪叉式升降机早已不局限于仓库堆垛。它的型号齐全、规格多样，能适配大量非标工况。

   ●   制造业产线衔接：某汽车座椅工厂在二楼缝制与一楼组装之间，直接用一台3吨固定剪叉升降机替代了原有的货运电梯，因为货梯需要等待、进出慢，而剪叉平台可以随着产线节拍自动升降，物料流转效率提升了40%。
   ●   大型设备检修与装配：新疆一家风电叶片厂，用我们定制的18米长、举升8米的大台面剪叉机作为移动装配台，叶片翻转、铺层作业时工人可站在平台上方安全操作，彻底告别了脚手架。
   ●   舞台与展示：展览中心常需要升降舞台或旋转展台，剪叉式机构能提供超低收纳高度和静音运行特性，我们给多家展览公司做过镜面不锈钢台面的剪叉升降台，升降幅度从0.6米到5米，可用遥控器无级控制。

五、三个步选出适合你的剪叉式升降机

1、先确定最高升起高度和最低收纳高度，这是死尺寸，决定了剪叉层数和臂长。
2、明确载荷类型：是均匀分布的货物，还是局部受力的工装？偏载大就要考虑双剪叉或加粗臂杆。
3、评估工作频次和环境：粉尘、潮湿、防爆要求的场景，液压系统、电器和喷涂工艺都得同步升级。这些你不需要独自纠结。

作为在剪叉式升降机领域积累了数十年制造经验的源头厂家，我们可以根据你的实际工况，从机构原理出发，帮你做精准匹配和按需定做。需要选型建议？可以直接把你的升高、载重、台面尺寸和特殊环境要求发过来，我们给你出一套含参数和布局图纸的详细方案。
