液压货梯结构图详解及结构图片大全

液压货梯是一种常见的垂直运输设备，广泛应用于工业、商业和住宅建筑等领域。通过液压原理实现货物的上升和下降，具有稳定性好、安全可靠等优点。本文将详细介绍液压货梯的结构图及其各个关键部件的功能。

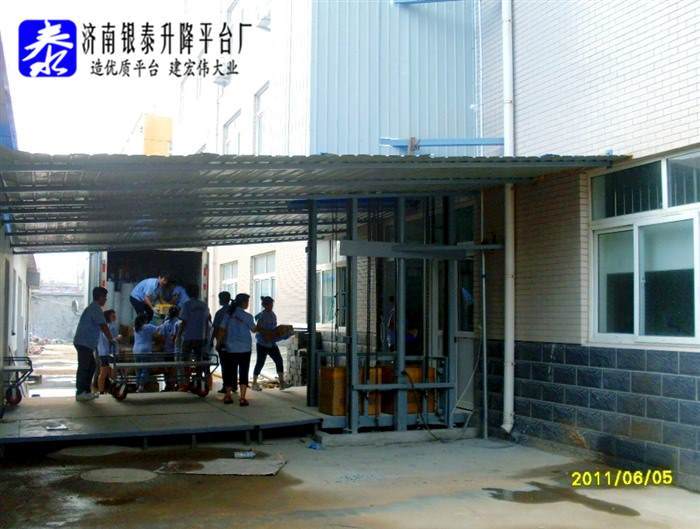

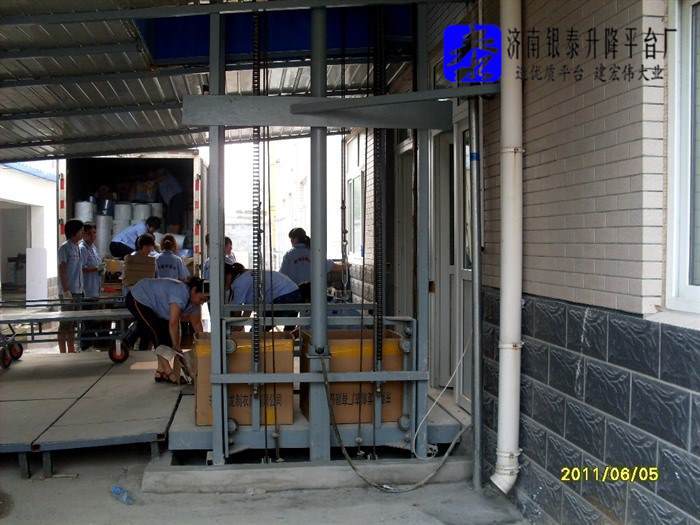

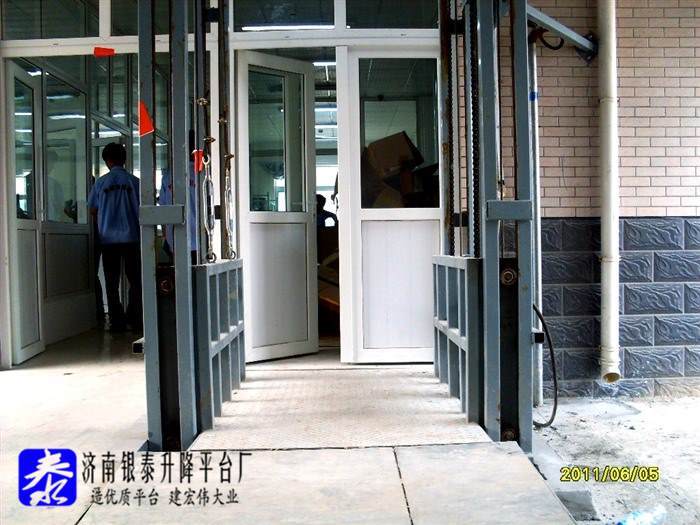

一、液压货梯结构图片大全
通过结构图片大全，我们可以清楚地看到液压货梯的整体布局和关键部件的连接方式。液压货梯主要由液压泵站、液压缸、传动机构、载货平台和电气系统等部分组成。液压泵站输出高压油液经由液压油管到达液压缸中，液压缸受到液压力的作用做伸缩运动，从而推动液压货梯的动力传动机构上下运动，载货平台便随之上升、下降。液压货梯的全部工作动作均由电气系统来控制，载货平台到达目的楼层会自动平层，工作人员便可以装卸货物了。
二、液压货梯结构图详解
1、液压泵站

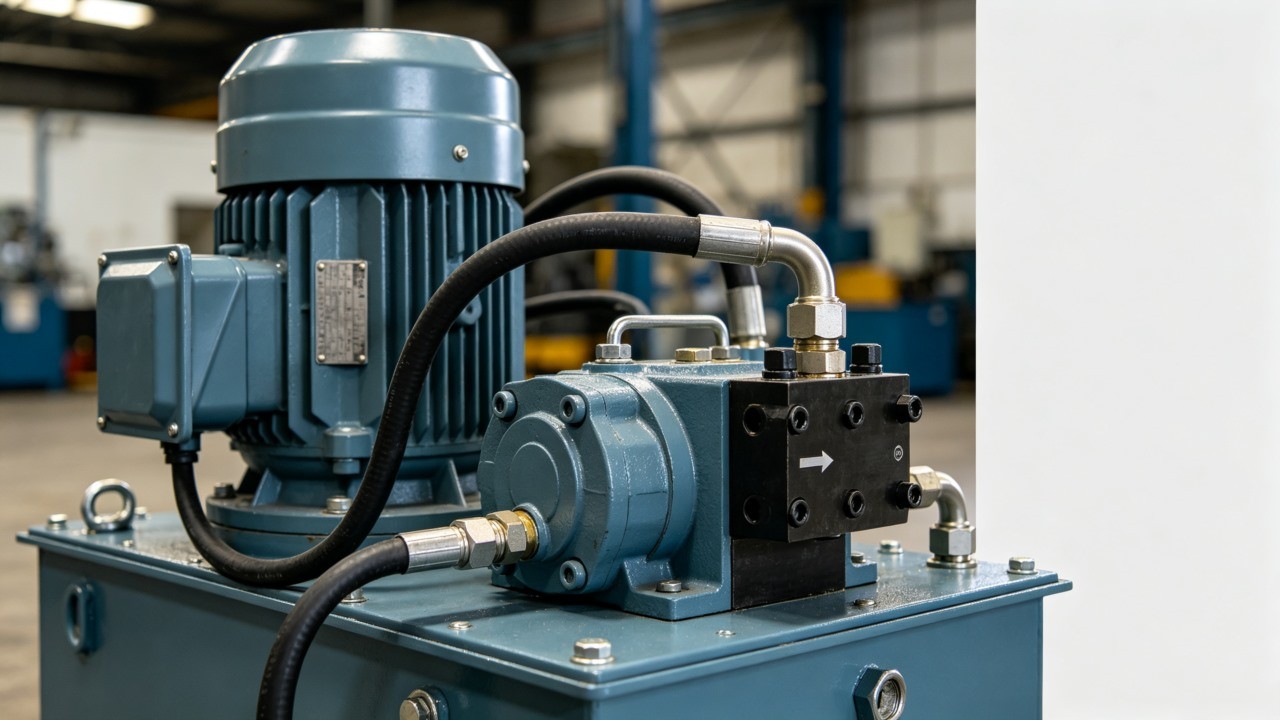

液压泵站位于液压货梯的底部，它通过液压油管与液压缸相连。液压泵站的主要功能是提供液压力，将液压油送入液压缸，从而实现货梯的升降运动。液压泵站通常由电机、液压泵、油箱和控制阀组成。
2、液压缸
液压缸位于载货平台的两侧，是液压货梯的关键部件之一。液压缸通过液压油管与液压泵站相连，接受液压力的作用，从而实现货梯的上升和下降。液压缸通常由缸体、活塞、密封件和导向件等组成。
3、传动机构

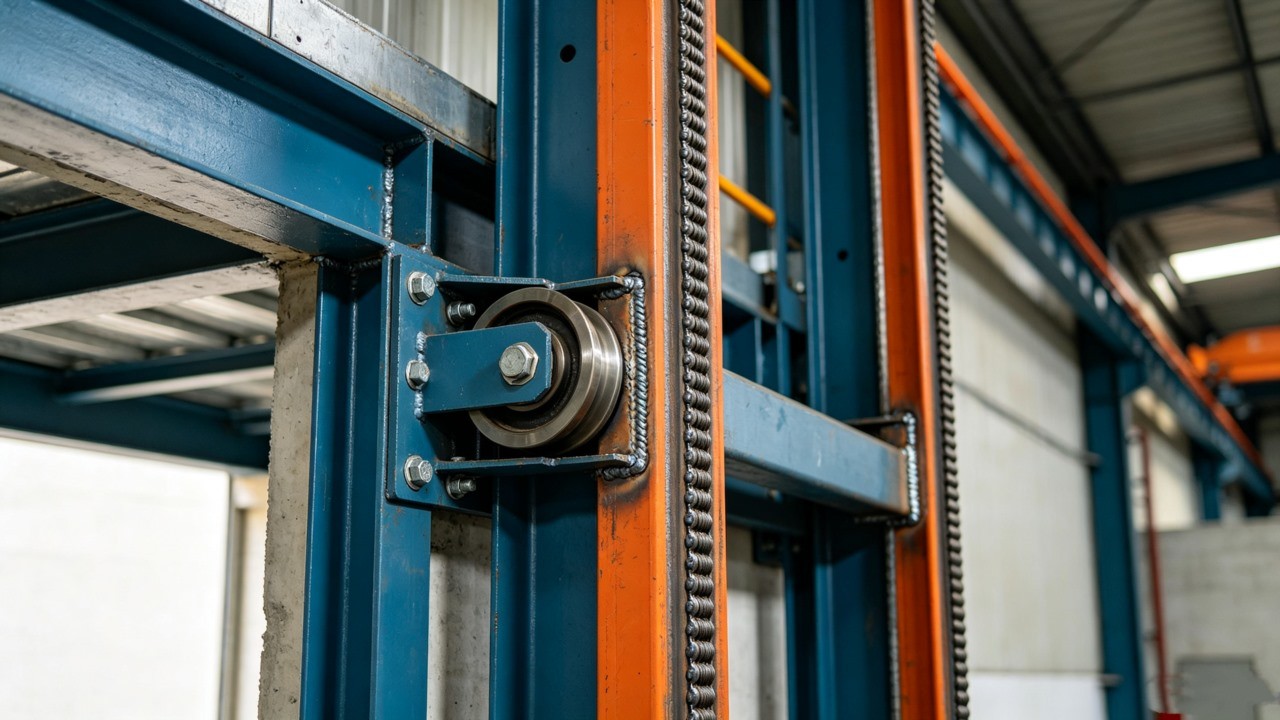

传动机构是液压货梯中起到连接液压缸和载货平台的重要作用。传动机构由举升梁架、链条和钢丝绳组成。液压缸与载货平台之间通过链条和钢丝绳相连，传递液压缸的运动，实现货物的升降。举升梁架起到支撑和引导的作用，保证货梯的稳定性和安全性。
4、电气系统

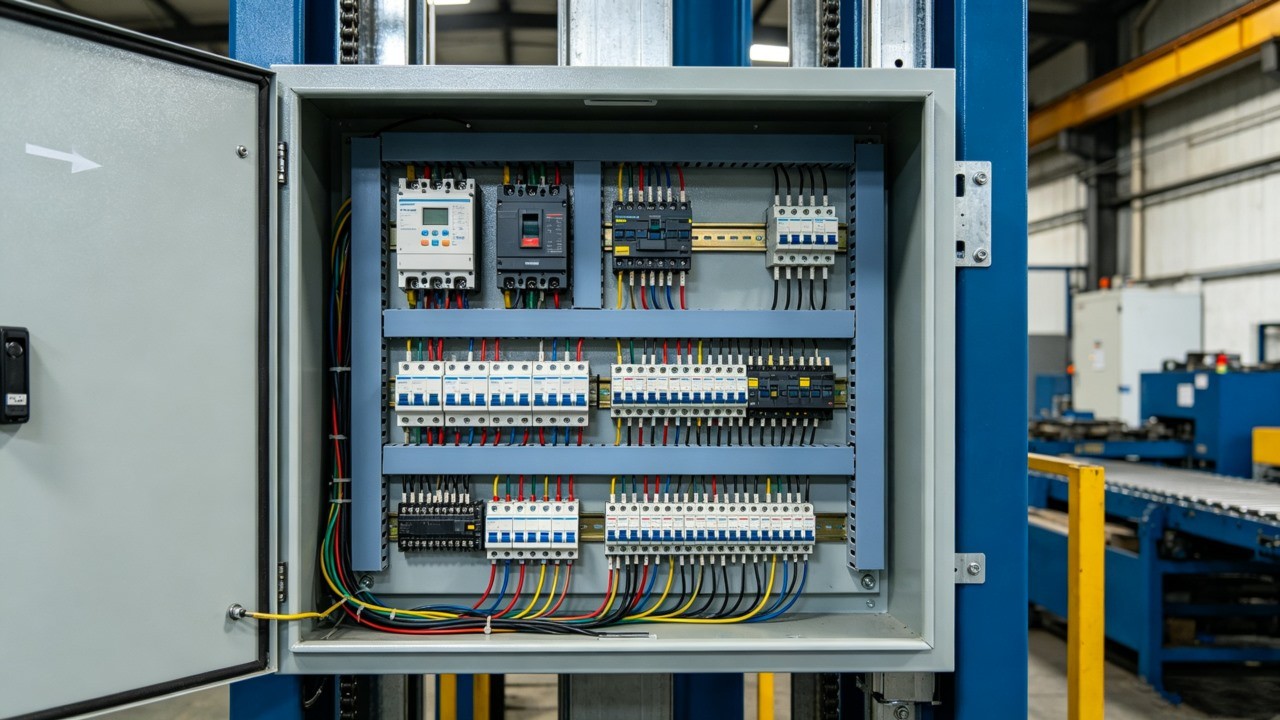

电气系统包含控制按钮、电气控制柜等部分。控制按钮通常安装在液压货梯的载货平台上，用于控制货梯的启动、停止和升降。电气控制柜是整个液压货梯的控制中心，负责接收控制按钮的信号，并控制液压泵站和电动机的工作。
5、结构图详解小结
通过以上的液压货梯结构图详解，我们了解到液压货梯的各个关键部件的布局和连接方式。液压泵站、液压缸、传动机构、载货平台和电气系统共同协作，实现货物的高效、安全运输。液压货梯的结构设计合理，能够满足不同场合的需求，为人们的生产和生活提供便利。
本文总结：
通过阅读本文，相信您对液压货梯的结构图和详解有了更深入的了解。液压货梯作为一种重要的垂直运输设备，将继续在各个领域发挥重要作用，为社会的发展做出贡献。
