设计升降平台时，工程师最头疼的环节是什么？十有八九是剪叉式升降机构受力分析。油缸推力怎么定？铰点反力会不会超标？计算错了，轻则升降卡顿，重则结构变形甚至断裂。你正在寻找剪叉式升降机构力学计算的可靠方法，而我们济南银泰机械三十多年来，每天都在帮客户解决这个实际问题。

一、剪叉力学计算核心，就是抓准油缸推力与铰点力

剪叉机构看似简单，其实是一个多杆件耦合的系统。计算的第一步，不是翻手册，而是先明确你的真实工况——载重多少？台面尺寸？升降高度？这些数值直接决定受力模型。

举个实例：某物流企业需要一台固定式剪叉升降平台，载重5吨，台面4米×2米，行程6米。计算时，我们以平台处于最低位置为最危险状态，因为此时油缸力臂最小。通过虚位移原理建立方程，算出单支油缸最大推力需要约4.2吨。同时分析上、下铰点的水平分力，发现下铰点水平反力达到3.1吨，这对底架结构提出了高要求。如果简化计算忽略水平力，那台设备用不到半年就会出问题。

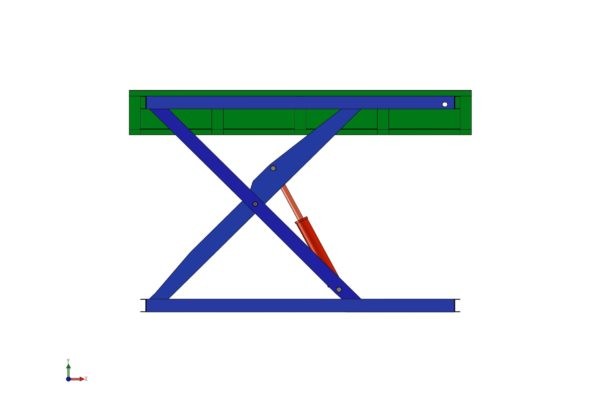

图1：剪叉机构力学模型简图

二、算得再细，也得过稳定性与侧向力这一关

剪叉式升降机构力学计算远不止求解几个静力。实际使用中，偏载和风载产生的侧向力，往往是导致升降平台晃动甚至倾覆的主因。在给青岛一家食品厂设计室外装卸平台时，我们就发现海风侧向力不能忽视。通过建立含侧向约束的稳定校核模型，我们要求在最不利偏载75%负载的条件下，平台倾覆力矩与稳定力矩之比小于0.6，最终在底架增加了配重和抗剪键，设备用了5年依然平稳。

选型时要特别注意：高升程、窄台面的剪叉机构，稳定性校核比强度校核更关键。别让一张没有稳定性计算的计算书糊弄过去。

三、从计算书到交钥匙，品控怎么把理论变成安全承诺

数字算明白了，更重要的在后头。剪叉式升降机构受力分析的结果，必须穿透到每一道焊缝、每一根销轴。我们公司做过数万台套设备，深知焊后变形会改变装配应力。因此，每一台载重超过3吨的剪叉升降机，焊接完成后都会进行负载测试——空载全行程往返3次，再1.25倍额定负载静压10分钟，同时监测结构变形。这项测试模拟了铰点力超载工况，确保实际承载与力学计算匹配。

曾有一台为潍坊纸业公司定制的双剪叉液压升降台，试压时发现油缸座附近微变形，我们当即刨开焊缝重新加强，避免了交付后可能出现的铰点撕裂事故。这种兜底能力，没有自己的钢结构生产线和液压试验台，是很难兑现的。

图2：工厂内剪叉平台负载测试现场实拍

四、你的工况，到底选单剪叉、双剪叉还是多级剪叉

弄懂了受力分析逻辑，实际采购就容易判断了。载重1吨以下、升高4米以内，单剪叉结构简洁，油缸可竖置，推力约2.5吨即可，造价低。升高6～10米、载重3～5吨，一般用双剪叉或三级剪叉，油缸常采用斜置或双油缸布置，能有效减小推力峰值，并降低铰点磨损。升高超过10米、载重又大的，则必须做逐级受力的有限元分析，不能仅靠简化公式。

我们遇到过一个典型例子：济南某汽车配件厂要往返运送2吨模具，高度14米，台面要求窄至1.2米。经过反复计算，最终采用三级剪叉、双油缸斜推的定制方案，油缸推力降低约18%，整个升降过程平稳无爬行。这就是剪叉式升降机构受力分析落到实处的价值。

下次采购剪叉升降设备，别只盯着载重和升高这些表面参数。一个厂家能不能把你工况的力学计算讲明白，直接决定你未来数年使用的安全与维护成本。需要针对你的车间、仓库、工位做剪叉式升降机构力学计算和选型方案？可以直接把载重、升降行程、台面尺寸告诉我们，我们给你出一份具体的分析建议。
