别让地坑毁了你的登车桥！

--- 看懂固定式登车桥地坑示意图是关键

在仓库月台建设中，一个看似简单的土建环节——地坑，却往往是决定固定式登车桥能否长久稳定运行的核心。我们见过太多因地坑尺寸偏差、结构不合理，导致设备安装困难、使用寿命缩短甚至引发安全事故的案例。对于正在规划或升级物流装卸能力的企业管理者而言，理解并重视固定式登车桥地坑示意图的重要性，是避开这些“隐形陷阱”的第一步。一张精准的固定式登车桥地坑示意图图片 ，不仅是施工的蓝图，更是保障后续十年高效作业的基石。

一、 一张示意图，为何如此重要？

揭秘地坑示意图的核心价值

很多采购负责人认为，购买固定式登车桥只是选品牌、谈价格，忽略了其安装基础——地坑的重要性。实际上，地坑的制作质量直接决定了设备的安装精度和使用寿命。

一张专业的固定式登车桥地坑示意图 ，是生产厂家根据设备型号、载重吨位和安装工艺，为施工方量身定制的指导性文件。它清晰标明了地坑的长、宽、深度，预埋件的位置与规格，以及地面与坑底的标高关系。有了它，施工人员才能避免凭经验施工，确保每一个尺寸都严丝合缝，为后续的稳定运行打下坚实基础。

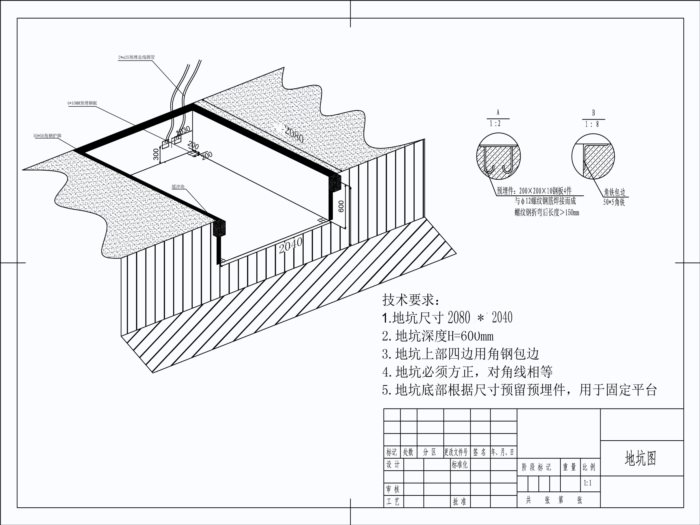

图1：固定式登车桥地坑结构尺寸图

二、 看懂示意图，避开施工“雷区”

三大关键要素，决定地坑成败

地坑看似简单，实则暗藏玄机。我们在制作固定式登车桥地坑示意图图片时，会重点标注以下三个核心要素，帮助您和施工团队避开常见雷区。

    1. 尺寸精度：毫米级的“定海神针”

    地坑的内径尺寸，必须与设备的外框尺寸完美匹配。过宽，设备在承受重载时会晃动，产生安全隐患；过窄，则根本无法安装。同样，地坑深度决定了登车桥面板与月台地面的最终落差，差之毫厘，可能导致叉车通行时发生颠簸。我们提供的图纸上，所有尺寸公差都会精确到毫米级。

    2. 预埋件：看不见的“筋骨”

    地坑中的预埋件是固定登车桥的“筋骨”，其位置和焊接强度至关重要。示意图中会详细标注预埋钢板的位置、规格和锚固要求。例如，对于载重6吨的设备，预埋件的位置与数量都与载重8吨的有所不同。忽视这一点，极易导致设备在使用中发生位移，甚至损坏月台结构。

    3. 排水与承重：容易被忽略的“隐形成本”

    地坑位于地面以下，如果未按示意图要求设计排水系统，雨天积水将严重腐蚀设备液压系统和结构件。同时，地坑周边地面（月台）的混凝土厚度、钢筋配比也需满足图纸要求，以承受叉车满载通过时的冲击荷载。这些细节，往往决定了设备在投入使用后的维护成本和寿命。

三、 从图纸到现实，专业厂家如何保驾护航？

源头厂家的专业实力，体现在每一个细节

为什么选择与专业源头厂家合作至关重要？以我们济南银泰机械设备有限责任公司为例，我们深知地坑对于设备的重要性。

作为一家专业设计、制造液压升降货梯、导轨式升降货梯、剪叉式升降机、登车桥等系列物流搬运设备的源头厂家，我们不仅提供高品质的固定式登车桥产品，更在项目前期就介入服务。我们为客户提供一对一的现场勘查服务，根据现场实际情况，精准绘制固定式登车桥地坑示意图 。从几百公斤到百吨级的载重选择，我们都能提供与之匹配的地坑施工指导，确保您的“地基”万无一失。

四、 眼见为实：示意图如何指导安装全过程

精准指导，让安装变得简单高效

当您严格按照我们提供的固定式登车桥地坑示意图图片完成土建后，设备安装将变得非常顺畅。

1、验收地坑：安装前，师傅会对照图纸，逐一复测地坑尺寸、预埋件位置和标高，确保一切符合要求。

2、精准就位：使用吊车将登车桥主体平稳落入地坑，依靠预埋件进行初步定位。

3、焊接固定：按照图纸要求，将设备的连接板与预埋件进行焊接加固，确保连接牢固可靠。

4、调试运行：安装完成后，进行升降、承重等测试，确保设备运行平稳，无任何异响或晃动。

这一系列流程，正是基于一张准确无误的地坑示意图。它大大缩短了安装周期，并从根本上杜绝了因土建问题导致的安装失败。

结 语

对于企业采购负责人和工厂管理者来说，投资一台固定式登车桥，是投资于装卸效率与安全。而这一切的起点，就是那一张看似简单的固定式登车桥地坑示意图 。它不仅是施工的指导，更是长期稳定运营的保障。选择像济南银泰这样的专业源头厂家，我们不仅能为您提供各种载重规格、支持定做的登车桥产品，更能从“图纸”开始，提供专业的技术支持与服务，让您的装卸平台，从地坑开始就稳如磐石。如果您正有这方面的需求，欢迎随时与我们沟通，我们将为您提供专业的地坑设计建议和设备选型方案。
