电动升降机工作原理及工作原理图解

电动升降机是一种以电力为驱动能源的起重机械设备。它广泛应用于各个行业，如工厂、仓库、物流中心、医院、超市等场所。它的工作原理主要通过电动液压动力系统来驱动举升机构，实现工作平台的上升或下降，从而实现人员或物品的升降运输。
一、电动升降机工作原理
电动升降机的主要组成部分包括电动液压动力系统、举升机构和工作平台。电动液压动力系统由电动机、液压泵、液压阀等组成，通过电动机驱动液压泵，将液压油压力增加，再通过液压阀控制液压油的流动方向和流量。举升机构包括液压缸、导向装置、支撑装置等，液压缸是实现升降运动的核心部件，通过液压油的进出控制来实现工作平台的上升或下降。工作平台是承载人员或物品的部分，通常由钢板制成，具有足够的承载能力和稳定性。

在电动升降机的工作过程中，当需要举升时，电动机启动，驱动液压泵工作，液压泵将液压油压力增加，通过液压阀控制液压油的流动方向，使液压油进入液压缸的腔体，液压缸开始伸出，工作平台上升。当需要下降时，液压阀控制液压油的流动方向，使液压油从液压缸的腔体流回油箱，液压缸缩回，工作平台下降。通过不断的上升和下降运动，实现对人员或物品的升降运输。

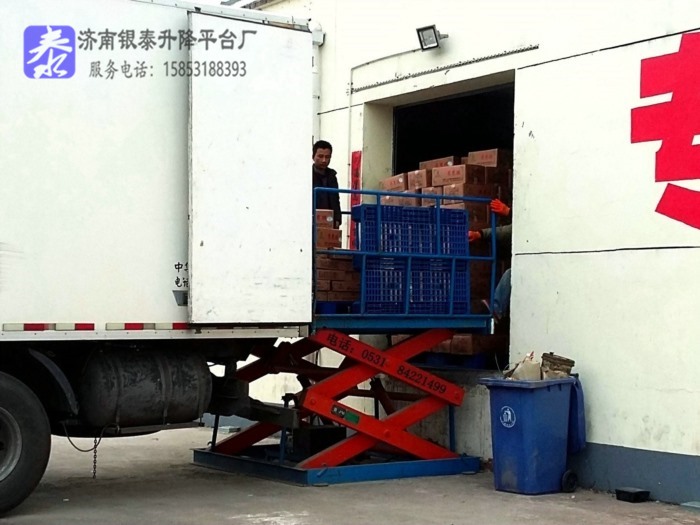

电动升降机具有结构简单、操作方便、升降平稳等特点，广泛应用于货物装卸、维修保养、高空作业等场合。同时，为了确保升降过程的安全性，电动升降机还配备了安全保护装置，如限位开关、过载保护装置等，以保证操作人员和货物的安全。
二、电动升降机工作原理图解
电动升降机由工作平台、举升机构、电动液压动力系统及电气控制系统组成。工作原理图解对电动升降机做了分项说明。
1. 电动液压动力系统：电动升降机的电动液压动力系统由电动机、液压泵、油箱、液压阀等组成。电动机驱动液压泵工作，液压泵将液体压力传递到液压缸中。
2. 举升机构：举升机构由液压缸和举升链条组成。液压缸是实现升降运动的主要部件，液压缸内的液体受到压力作用，使液压缸伸缩，从而带动举升链条上升或下降。
3. 工作平台：工作平台是电动升降机上承载物品的部分，通过举升机构的升降运动，实现物品的升降。
4. 电气控制系统：电气控制系统包括电气控制柜、按钮开关、限位开关等。通过按钮开关控制电动机的启停，通过限位开关控制电动升降机的升降高度，保证其安全运行。

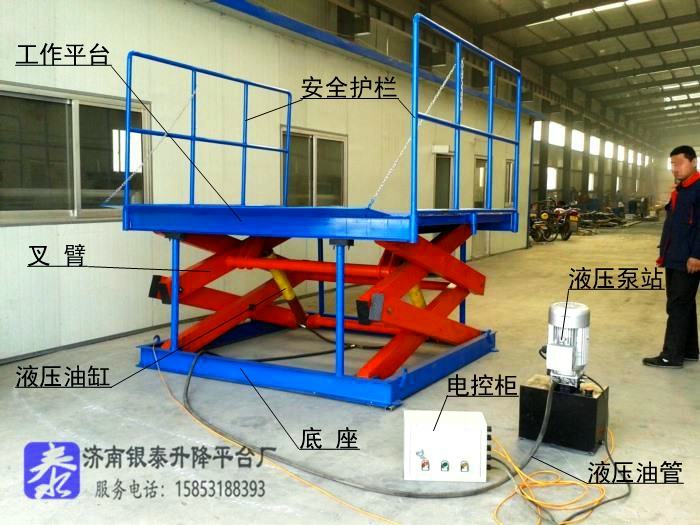

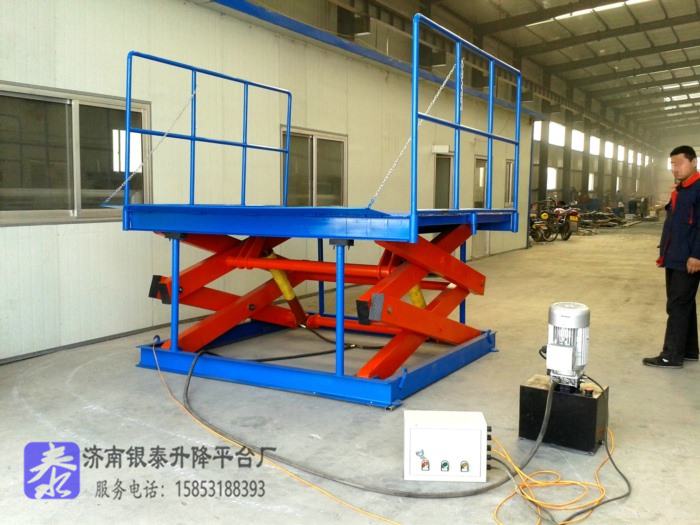

三、电动升降机工作原理图（下图）

本文总结：
电动升降机工作原理及原理图表明：电动升降机通过电动液压动力系统驱动举升机构，实现工作平台的上升或下降，从而实现人员或物品的升降运输。电气控制系统确保电动升降机的安全运行。电动升降机具有安全可靠、操作简便、结构紧凑等特点。它通常由电动机、液压系统、控制系统等部分组成。电动升降机的使用需要遵守相关的安全规范和操作规程，确保使用过程中的安全。电动升降机作为一种常用的起重机械设备，在多个行业中发挥着重要的作用。它应用大大提高了工作效率，减轻了人力劳动强度，，为人们的工作和生活带来了便利。
