液压升降机液压系统原理图解析

发表时间：2024-12-08 09:50:12
来源：本站
人气：72


在现代工业和生活中，液压升降机凭借其高效、稳定、安全的特点，被广泛应用于各个领域。而要深入理解液压升降机的工作原理，关键在于对其液压系统原理图的解析。

一、液压升降机的重要性及应用场景

液压升降机在工厂、仓库、物流中心、建筑工地等场所发挥着至关重要的作用。它能够轻松地将重物提升到不同的高度，极大地提高了工作效率，降低了劳动强度。无论是货物搬运、设备安装还是高空作业，液压升降机都展现出了卓越的性能。

二、液压系统的基本组成

液压升降机的液压系统主要由以下几个部分组成：

1. 动力元件：液压泵。它将电动机的机械能转化为液压能，为整个系统提供动力。常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
2. 执行元件：液压缸。它将液压能转化为机械能，实现升降机的上升和下降动作。液压缸的结构形式多样，包括单作用液压缸和双作用液压缸等。
3. 控制元件：各种液压阀。如方向控制阀、压力控制阀和流量控制阀等。它们控制着液压油的流向、压力和流量，确保系统的正常运行和精确控制。
4. 辅助元件：包括油箱、油管、过滤器、密封件等。它们为系统提供储存、输送、过滤和密封等功能。

三、液压系统原理图解析

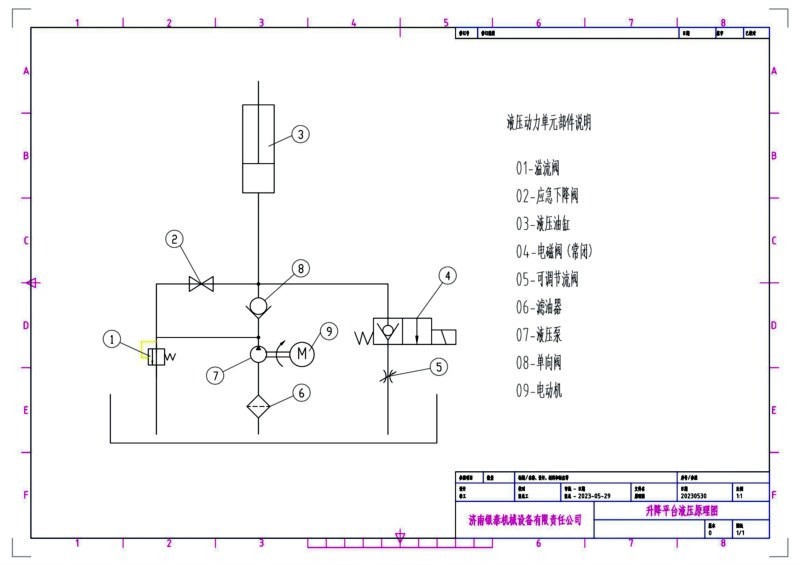

图1：液压升降机液压系统原理图

液压升降机液压系统原理图（如图1）直观地展示了液压升降机液压系统的工作原理，主要内容有：

1. 动力传输路径
   - 电动机驱动液压泵工作，液压泵从油箱中吸入液压油，并将其加压输出。
   - 加压后的液压油通过油管输送到各个执行元件和控制元件。

2. 上升过程
   - 当需要升降机上升时，方向控制阀切换到上升位置，液压油进入液压缸的下腔。
   - 在液压油的压力作用下，液压缸的活塞向上运动，推动升降机平台上升。

3. 下降过程
   - 当需要升降机下降时，方向控制阀切换到下降位置，液压油从液压缸的上腔流回油箱。
   - 同时，通过调节流量控制阀，可以控制下降速度，确保平稳下降。

4. 压力控制
   - 压力控制阀可以限制系统的最高压力，防止过载损坏设备。
   - 当系统压力超过设定值时，压力控制阀打开，将多余的液压油排回油箱。

5. 流量控制
   - 流量控制阀可以调节液压油的流量，从而控制升降机的上升和下降速度。
   - 通过调整流量控制阀的开度，可以满足不同的工作需求。

四、液压系统的优势

1. 高效性：液压系统能够提供较大的输出力和速度，使升降机能够快速、高效地完成升降任务。
2. 稳定性：液压系统具有良好的稳定性，能够确保升降机在运行过程中平稳、可靠。
3. 精确控制：通过各种控制元件，可以实现对升降机的精确控制，满足不同的高度要求。
4. 安全性：液压系统配备了多种安全装置，如过载保护、限位开关等，确保操作人员的安全。

五、液压系统的维护与保养

为了确保液压升降机的正常运行和延长其使用寿命，需要对液压系统进行定期的维护与保养：

1. 定期检查液压油的油位和质量，及时更换变质的液压油。
2. 清洗或更换过滤器，保持液压油的清洁。
3. 检查各连接部位的密封性，防止液压油泄漏。
4. 定期检查液压泵、液压缸和液压阀等元件的工作状态，及时发现并排除故障。
5. 对系统进行定期的调试和校准，确保其性能符合要求。

本文总结：

理解液压升降机液压系统原理图对于正确使用和维护液压升降机至关重要。通过对液压系统原理图的解析，我们可以更好地了解液压升降机的工作原理和优势，提高工作效率，保障作业安全。同时，定期的维护与保养可以确保液压系统的性能和可靠性，延长液压升降机的使用寿命。

在实际应用中，我们应充分发挥液压系统的优势，同时注重对其进行定期的维护和保养。只有这样，才能确保液压升降机始终处于良好的工作状态，为各个领域的生产和建设提供有力的支持。

随着科技的不断进步，液压升降机的液压系统也将不断创新和完善。我们期待着未来更加先进、高效、安全的液压升降机为我们的生活带来更多的便利和效益。
