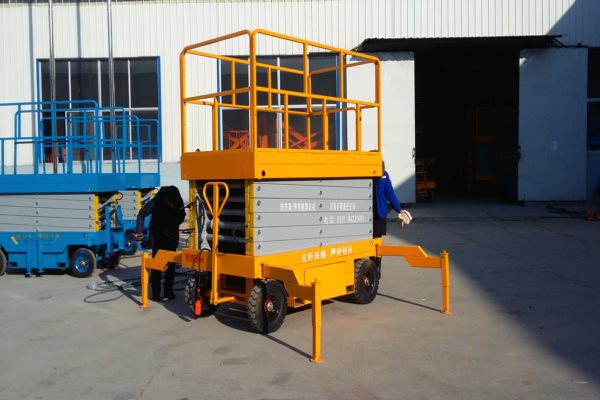

液压升降机液压系统装配图及其讲解

在现代工业领域中，液压升降机以其高效、稳定、安全的特点，成为了不可或缺的重要设备。而液压升降机的核心部分便是其液压系统，了解液压升降机液压系统装配图及其各个部件的作用，对于正确使用和维护液压升降机至关重要。

一、液压升降机液压系统的重要性

液压升降机的液压系统是实现设备升降功能的关键。通过液压能的转换和传递，液压系统能够将电动机的旋转运动转化为液压缸的直线运动，从而实现工作平台的上升和下降。液压系统具有承载能力强、运行平稳、响应速度快等优点，能够满足各种不同工作场景的需求。

二、液压升降机液压系统的组成部分

液压升降机液压系统是指由液压动力单元（或称为集成液压站）、液压缸、液压管路接头等部件组成的一个密闭的液压能的输送系统。

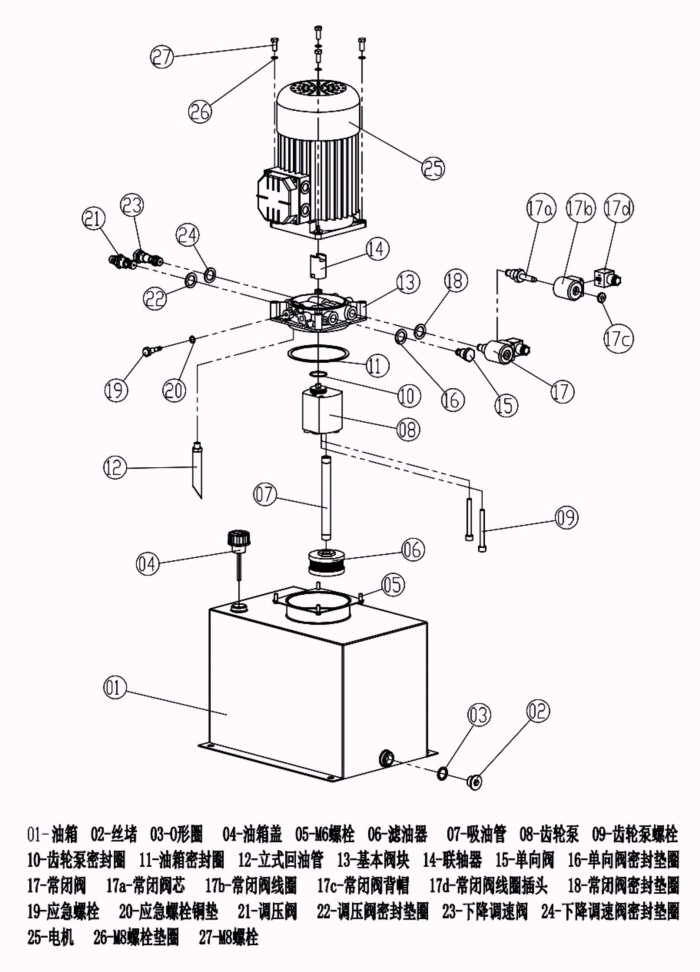

图1：液压升降机液压系统装配图

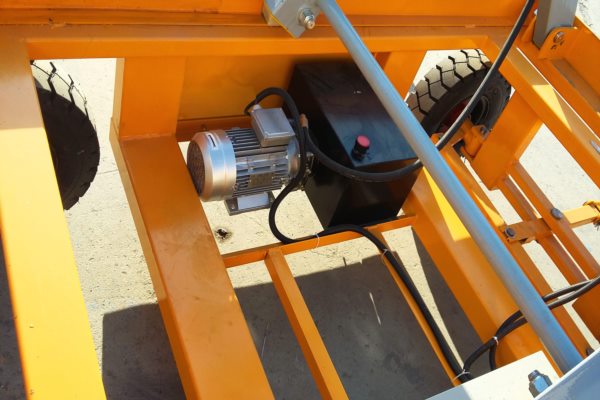

1. 液压动力单元
    - 电动机：电动机是液压动力单元的动力源，它为液压泵提供旋转动力。电动机的功率和转速应根据液压升降机的工作要求进行选择，以确保液压系统能够提供足够的动力输出。
    - 液压泵：液压泵是液压动力单元的核心部件，它负责将机械能转化为液压能。液压泵的类型有多种，如齿轮泵、叶片泵、柱塞泵等，不同类型的液压泵具有不同的性能特点和适用范围。在选择液压泵时，应考虑液压升降机的工作压力、流量需求以及工作环境等因素。
    - 液压阀组：液压阀组用于控制液压系统的压力、流量和方向。液压阀组通常由溢流阀、减压阀、换向阀等组成，这些阀门通过不同的组合和调节，可以实现对液压系统的精确控制。
    - 油箱：油箱是液压系统的储油容器，它用于储存液压油。油箱的容量应根据液压系统的工作要求进行选择，以确保液压系统能够正常运行。同时，油箱还应具有散热、过滤等功能，以保证液压油的清洁度和温度在合理范围内。

2. 液压缸
    - 液压缸是液压升降机的执行部件，它通过液压油的压力作用，实现工作平台的上升和下降。液压缸的类型有多种，如单作用液压缸、双作用液压缸等，不同类型的液压缸具有不同的工作原理和适用范围。在选择液压缸时，应考虑液压升降机的工作压力、承载能力以及行程要求等因素。

3. 液压管路接头
    - 液压管路接头用于连接液压系统的各个部件，确保液压油能够在系统中顺畅流动。液压管路接头的类型有多种，如螺纹接头、法兰接头、快速接头等，不同类型的接头具有不同的连接方式和适用范围。在选择液压管路接头时，应考虑液压系统的工作压力、流量要求以及安装空间等因素。

三、液压升降机液压系统装配图的讲解

液压升降机液压系统装配图（如图1）直观地展示了各个部件的安装位置和连接方式。让我们深入了解一下其中的关键部分。

首先，液压动力单元在装配图中通常位于较为固定的位置，一般靠近液压升降机的底座。这样的布局有利于电动机的接线以及液压泵的日常维护。同时，也能缩短液压管路的长度，减少液压系统的能量损失。

液压缸在装配图中与工作平台和底座通过销轴或螺栓连接。安装时必须确保位置准确、连接牢固，防止在工作过程中出现松动或脱落的情况。液压缸的类型和规格应根据液压升降机的具体需求进行选择，以保证其能够承受所需的工作压力和负载。

液压管路在装配图中呈现出复杂的连接网络。这些管路通常采用螺纹连接或法兰连接的方式与各个部件相连。在连接过程中，要确保管路连接紧密，无泄漏现象。同时，合理布置液压管路，避免出现弯曲、扭曲或过度拉伸的情况，以确保液压油能够顺畅流动。

四、总结

液压升降机液压系统凭借其独特的设计和强大的功能，在现代工业中发挥着举足轻重的作用。对其装配图的深入理解和正确应用，是确保液压升降机安全、高效运行的关键。我们应不断提升对液压升降机液压系统的认识和掌握程度，在实际操作中注重维护保养，延长设备的使用寿命，提高工作效率。同时，随着科技的不断进步，我们也期待液压升降机液压系统在未来能够不断创新和发展，为各个行业的发展提供更加可靠、高效的解决方案，共同开创更加美好的工业未来。
