剪叉式升降机构设计步骤


在现代工业和商业领域中，剪叉式升降机构以其高效、稳定、安全的特点，成为了众多设备的重要组成部分。无论是在物流仓储、舞台搭建，还是在建筑施工等领域，剪叉式升降机构都发挥着至关重要的作用。那么，剪叉式升降机构的设计步骤是怎样的呢？让我们一起来了解一下。

一、明确设计需求

在开始设计剪叉式升降机构之前，首先要明确设计需求。这包括以下几个方面：

1. 负载要求：确定升降机构需要承载的最大重量，包括货物、人员等。
2. 升降高度：明确升降机构需要达到的最大高度和最小高度。
3. 工作环境：考虑升降机构的使用环境，如温度、湿度、腐蚀性等。
4. 特殊要求：如果有特殊的要求，如防爆、防尘、防水等，也需要在设计之初进行考虑。

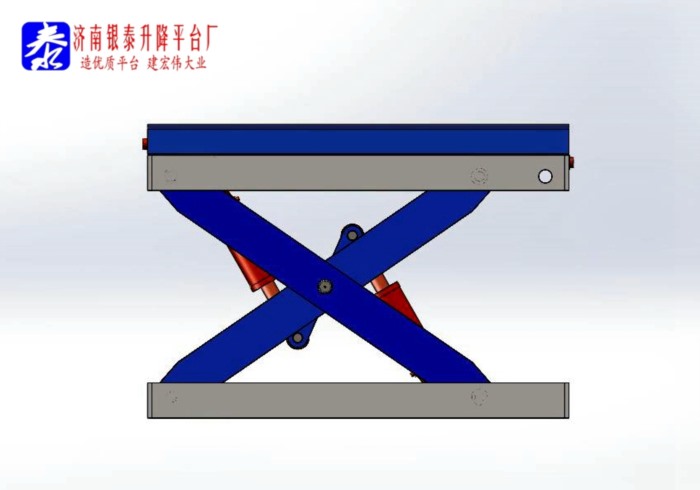

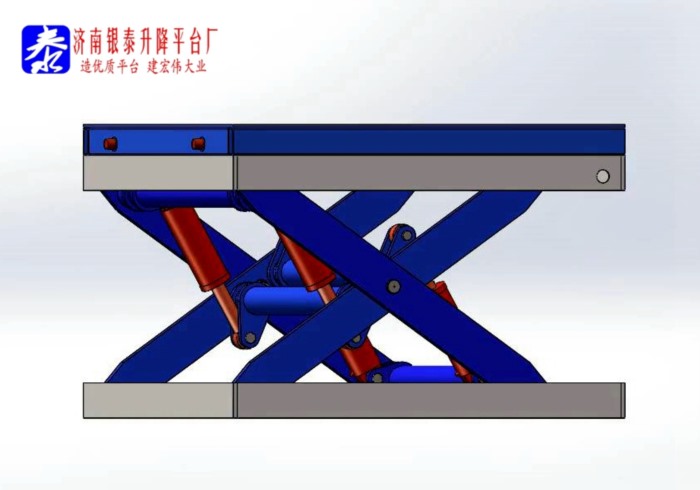

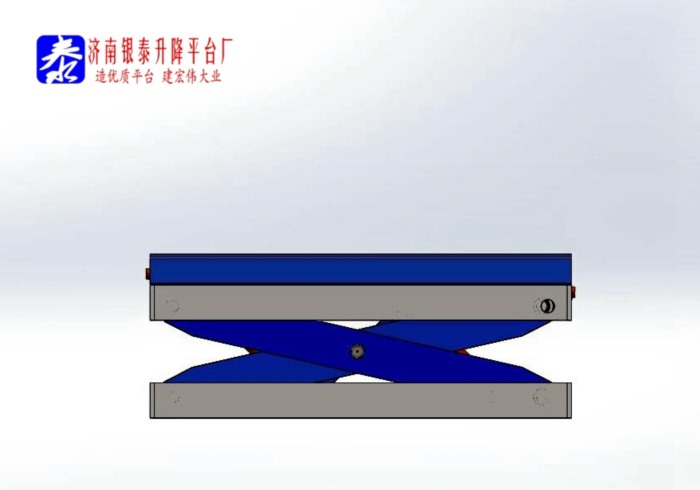

二、选择合适的结构形式

剪叉式升降机构有多种结构形式，如单剪叉、双剪叉、多剪叉等。在选择结构形式时，需要根据设计需求进行综合考虑。一般来说，单剪叉结构简单，适用于负载较小、升降高度较低的场合；双剪叉和多剪叉结构相对复杂，但能够承受更大的负载和更高的升降高度。

三、进行力学分析

在确定了结构形式之后，需要进行力学分析，以确保升降机构的强度和稳定性。力学分析包括以下几个方面：

1. 计算负载：根据设计需求，计算升降机构需要承受的最大负载。
2. 确定材料：根据负载要求，选择合适的材料，如钢材、铝合金等。
3. 进行强度计算：对升降机构的各个部件进行强度计算，确保其能够承受最大负载。
4. 进行稳定性分析：对升降机构进行稳定性分析，确保其在工作过程中不会发生失稳现象。

四、设计液压系统

剪叉式升降机构通常采用液压系统作为动力源。在设计液压系统时，需要考虑以下几个方面：

1. 确定液压泵的类型和参数：根据升降机构的负载和升降速度要求，选择合适的液压泵。
2. 设计液压缸：根据升降机构的结构形式和负载要求，设计合适的液压缸。
3. 选择液压阀：根据液压系统的控制要求，选择合适的液压阀。
4. 设计液压管路：合理设计液压管路，确保液压系统的正常运行。

五、设计控制系统

剪叉式升降机构的控制系统通常包括电气控制和手动控制两种方式。在设计控制系统时，需要考虑以下几个方面：

1. 确定控制方式：根据实际需求，选择合适的控制方式。
2. 设计电气控制系统：如果采用电气控制方式，需要设计合理的电气控制系统，包括电机、控制器、传感器等。
3. 设计手动控制系统：如果采用手动控制方式，需要设计合理的手动控制系统，包括手柄、拉杆等。

六、进行优化设计

在完成了初步设计之后，需要对设计方案进行优化。优化设计可以从以下几个方面入手：

1. 减轻重量：在满足强度和稳定性要求的前提下，尽量减轻升降机构的重量，以降低成本和提高效率。
2. 提高可靠性：对升降机构的各个部件进行可靠性分析，采取相应的措施提高其可靠性。
3. 优化外观设计：在满足功能要求的前提下，优化升降机构的外观设计，使其更加美观大方。

七、进行样机制作和测试

在完成了优化设计之后，需要制作样机进行测试。样机测试可以从以下几个方面入手：

1. 功能测试：测试升降机构的各项功能是否正常，如升降、停止、锁定等。
2. 性能测试：测试升降机构的性能指标是否符合设计要求，如负载能力、升降速度、稳定性等。
3. 可靠性测试：对升降机构进行长时间的运行测试，以验证其可靠性。

八、总结

剪叉式升降机构的设计是一个复杂的过程，需要综合考虑多个因素。通过明确设计需求、选择合适的结构形式、进行力学分析、设计液压系统和控制系统、进行优化设计以及进行样机制作和测试等步骤，可以设计出高效、稳定、安全的剪叉式升降机构，为现代工业和商业领域的发展提供有力的支持。
