在现代工业和商业领域中，液压式升降货梯以其高效、安全、稳定的特点，成为了货物垂直运输的重要设备。而液压式升降货梯的基础图则是确保其安装和使用安全的关键。
液压式升降货梯基础图是根据升降货梯的型号、承载能力、安装环境等因素进行设计的。它详细标注了升降货梯基础的尺寸、形状、材料、埋深等信息，为施工人员提供了准确的施工依据。

一、液压式升降货梯基础的重要性

1. 确保升降货梯的稳定性
    液压式升降货梯在运行过程中会产生较大的作用力，如果基础不牢固，就会导致升降货梯晃动、倾斜，甚至发生倒塌事故。因此，设计合理、施工规范的基础是确保升降货梯稳定运行的重要保障。
2. 保证升降货梯的承载能力
    升降货梯的承载能力是由其基础和结构共同决定的。如果基础的承载能力不足，就会影响升降货梯的正常使用，甚至导致安全事故。因此，在设计液压式升降货梯基础图时，必须充分考虑升降货梯的承载能力要求，确保基础能够承受升降货梯的重量和运行时产生的作用力。
3. 适应不同的安装环境
    液压式升降货梯的安装环境各不相同，有的安装在室内，有的安装在室外；有的安装在平坦的地面上，有的安装在倾斜的山坡上。因此，在设计液压式升降货梯基础图时，必须根据不同的安装环境进行合理的设计，确保基础能够适应各种安装条件。

二、液压式升降货梯基础图的设计要点

1. 确定基础的尺寸和形状
    基础的尺寸和形状应根据升降货梯的型号、承载能力、安装环境等因素进行确定。一般来说，基础的尺寸应大于升降货梯的底部尺寸，以确保升降货梯能够稳定地安装在基础上。基础的形状可以根据实际情况进行设计，常见的有矩形、圆形、梯形等。
2. 选择合适的基础材料
    基础材料的选择应根据升降货梯的承载能力、安装环境、工程造价等因素进行确定。一般来说，基础材料可以选择混凝土、钢筋混凝土、砖石等。混凝土和钢筋混凝土具有强度高、耐久性好、施工方便等优点，是液压式升降货梯基础常用的材料。
3. 确定基础的埋深
    基础的埋深应根据升降货梯的承载能力、安装环境、地质条件等因素进行确定。一般来说，基础的埋深应大于当地的冻土层深度，以确保基础在冬季不会受到冻胀的影响。同时，基础的埋深还应考虑到升降货梯的稳定性和承载能力要求，确保基础能够承受升降货梯的重量和运行时产生的作用力。
4. 标注基础的施工要求
    液压式升降货梯基础图应详细标注基础的施工要求，包括基础的混凝土强度等级、钢筋的规格和数量、基础的平整度要求、基础的养护时间等。施工人员应严格按照基础图的施工要求进行施工，确保基础的质量和安全。

三、液压式升降货梯基础图的应用案例

以下是一个液压式升降货梯基础图的应用案例，供大家参考。

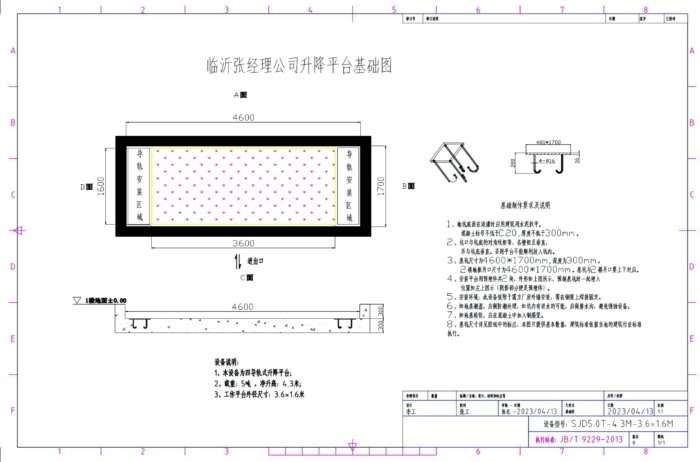

图片1：液压式升降货梯基础图

该液压式升降货梯基础图适用于承载能力为 5 吨的升降货梯，安装在室内平坦的地面上。基础采用钢筋混凝土结构，基础尺寸为 4600mm×1700mm×300mm，基础埋深为 300mm。基础混凝土强度等级为 C30，钢筋采用 HRB400 级钢筋，钢筋直径为 16mm，间距为 300mm。基础表面平整度要求为±5mm，基础养护时间为 14 天。
在施工过程中，施工人员应严格按照基础图的施工要求进行施工，确保基础的质量和安全。同时，在安装升降货梯时，应确保升降货梯与基础之间的连接牢固可靠，避免出现松动、位移等现象。

本文总结：

液压式升降货梯基础图是确保升降货梯安装和使用安全的重要依据。在设计和施工过程中，应严格按照相关标准和规范进行，确保基础的质量和安全。同时，在使用升降货梯时，应定期对基础进行检查和维护，及时发现和处理基础的问题，确保升降货梯的稳定运行。
