你盯着刚到的导轨升降机，设备参数没错，品牌也是反复对比选的，但心里还是没底——安装环节但凡出点岔子，轻则异响晃动，重则影响整条产线的垂直物流效率。上个月，浙江一家汽配厂就因为安装时导轨垂直度偏差了12毫米，结果用了不到半年，滑块磨损严重，停产抢修三天。设备本身不背锅，安装流程才是隐形的分水岭。这就是我们今天要把导轨升降机安装流程和验收要点掰开揉碎聊透的原因——一条靠谱的导轨式升降机，三分靠制造，七分靠安装。

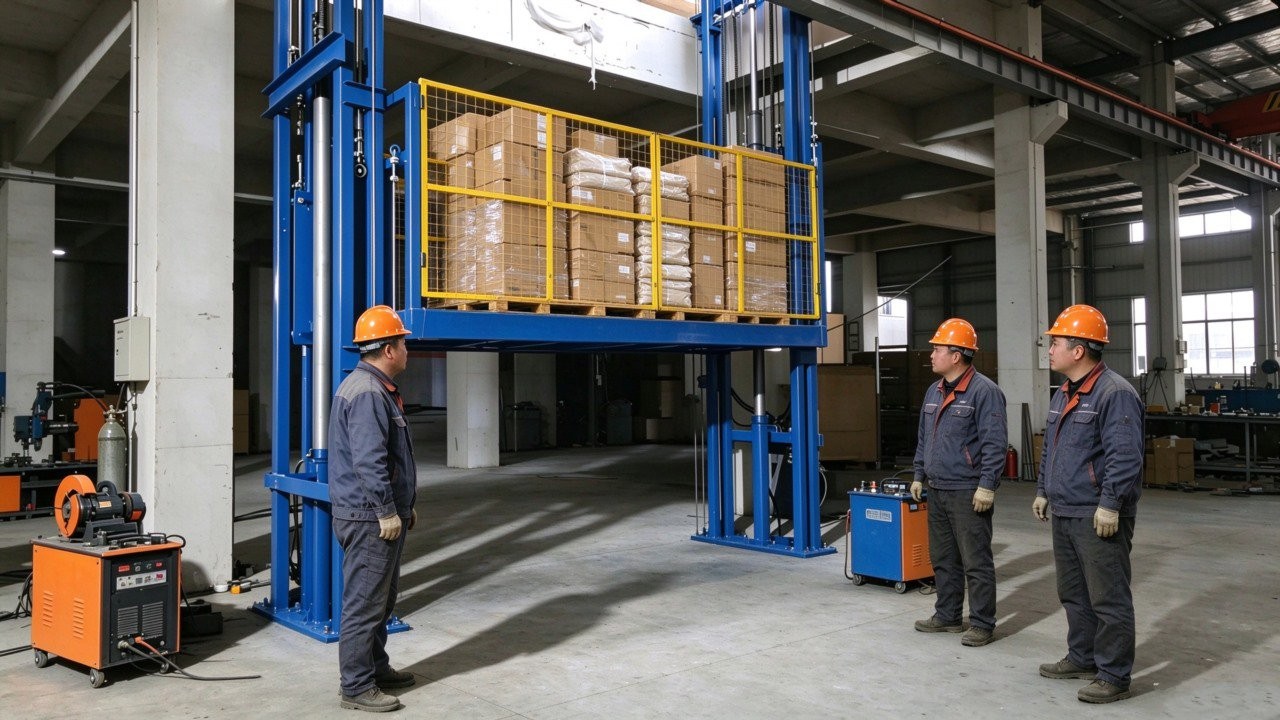

图1：导轨升降机安装后整体效果图

一、安装前准备：三件事必须确认

安装启动前，先把这三个前提条件确认清楚，否则后续全白搭。

1、地坑尺寸与基础。 地坑净尺寸要比设备底座每边大50到100毫米，留出调整余量。混凝土强度不低于C25，养护时间不少于7天。地坑底面水平度偏差控制在3mm/m以内。预埋螺栓位置偏差不超过±5毫米，露出长度通常50到80毫米。

2、电源容量。 380V三相电是否到位，电缆规格是否匹配电机功率。电源线太长会导致压降，影响运行。电控箱安装位置离地1.5米左右，远离水源和热源。

3、井道空间。 井道每边预留50毫米安装间隙，确认导轨支架的固定点位置。如果井道垂直度本身有偏差，需要提前处理，否则安装时会发现导轨偏斜，被迫返工凿墙。

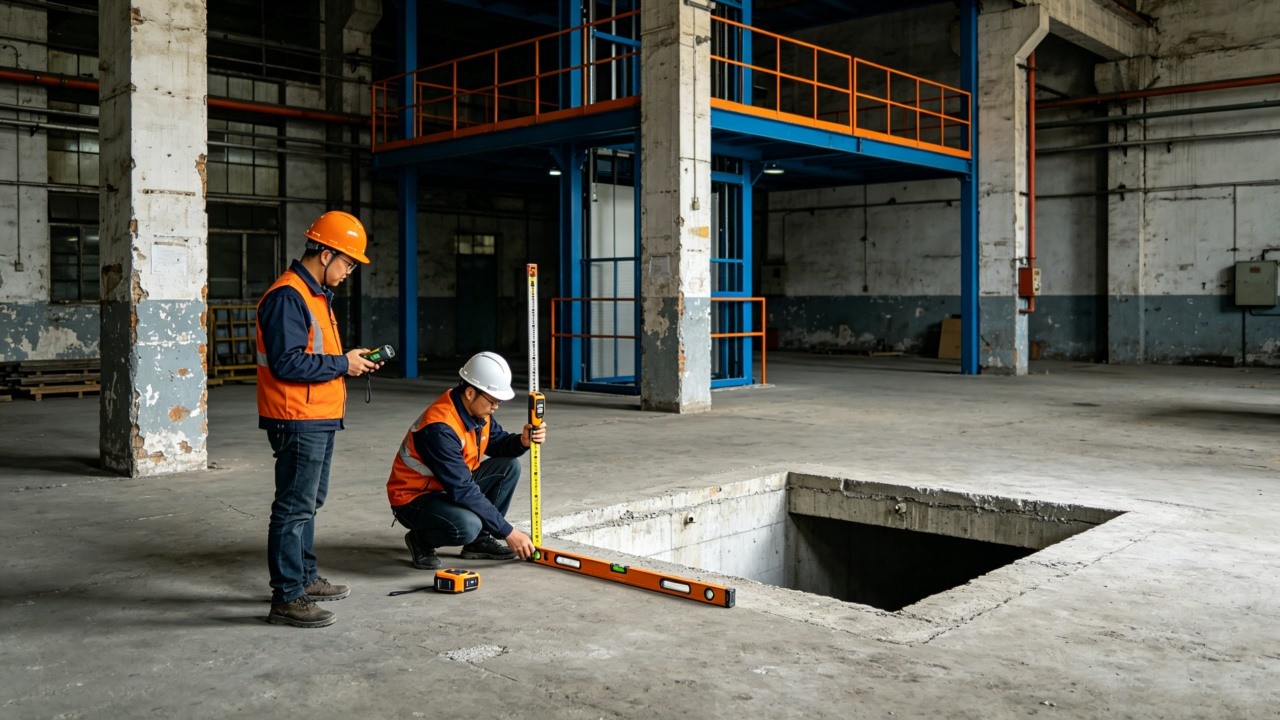

图2：安装前现场勘测实拍图

二、导轨架设：垂直度决定未来十年的平稳

导轨是整套设备的脊梁。导轨的直线度和垂直度直接决定运行的平稳性，也决定滑块和滚轮的寿命。

   ▶   垂直度标准。 用经纬仪或激光水平仪全程监控，导轨垂直度偏差每米不超过1毫米，全程累计偏差不超过5毫米。

   ▶   导轨平行度。 左右两根导轨的间距偏差不超过3毫米，用卷尺在导轨上、中、下三点测量。

   ▶   接头处理。 导轨接头处应平齐，高差不超过0.5毫米。现场拼接时用塞尺检查，确保接头缝隙和错边都在0.1毫米级。一旦接头处有细微台阶，每一次上下往复都是一次冲击累积。有条件的话，在地面预组装导轨，用锉刀修正接头缝隙处，修磨台阶不大于0.05毫米，修光长度150毫米以上，预组装后编号安装。

   ▶   导轨支架。 支架间距不超过1.5米，膨胀螺栓深度不小于120毫米。螺栓必须按对角顺序拧紧，不能一次拧死。

图3：安装人员用经纬仪校准导轨垂直度的特写图

三、液压与电气对接：安全不是选配

液压系统和电气控制的对接，是安装流程中技术含量最密的一环。

   ▶   液压管路。 管路布置要避开锐角和热源，弯曲半径不小于油管外径的5倍。安装前管路要冲洗干净，管路清洗度不达标会埋下阀件卡滞的隐患。密封圈早期失效大多与管路冲洗不净有关。接头按扭矩要求拧紧，不要凭手感。
   ▶   电气接线。 限位开关、防坠安全器、紧急停止这些安全装置不仅要一一接线正确，还要逐一进行单体动作测试。通电前完成全套线路的“静态对线”，通电后再模拟各种工况下的信号反馈，把问题掐灭在送电之前。
   ▶   液压油加注。 选用46号抗磨液压油，加至油箱液位计三分之二处，点动电机排气。系统工作压力通常设定在16到20兆帕之间。

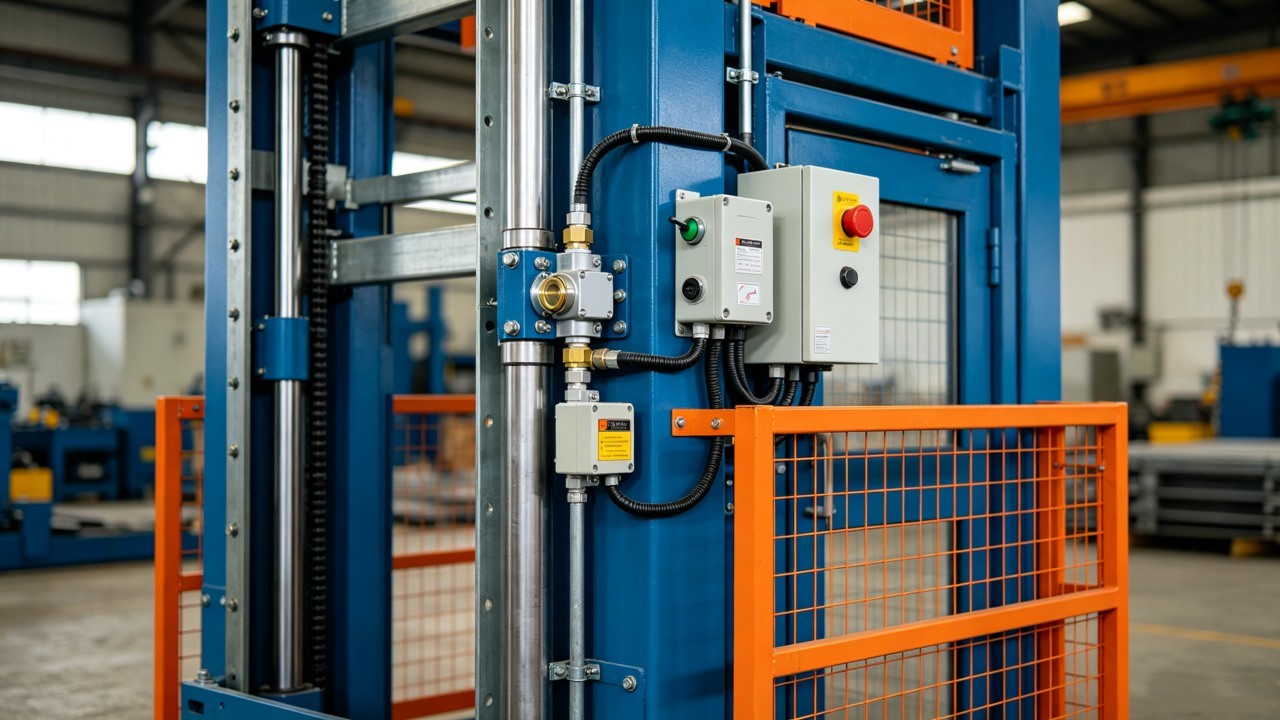

图4：液压管路布置和电气接线现场实拍图

四、载荷调试与验收：拿数字说话

空载试车正常不代表设备能用。负载调试必须逐级加载，每一级都记录数据。

   ●    空载测试。 升降10次，检查有无异常噪音、抖动、卡滞，液压系统有无渗漏。
   ●    动载测试。 用125%额定载重的砝码升降3次，平台无永久变形，液压系统无渗漏，电机电流不超过额定值。
   ●    静载测试。 平台升至最高位，加载150%额定载重，保压30分钟，下降量不超过10毫米。
   ●    满载沉降量。 满载静置15分钟后，测量平台自然下沉量。行业通用标准在5毫米以内，超过这个数值就需排查液压锁或密封件。
   ●    安全装置测试。 限位开关、急停按钮、防坠器、超载报警逐项测试。防坠器测试需专业人员进行，人为释放下降阀让平台自由下落，防坠器应在下落200毫米内锁止。

五、验收清单

检查项                              标准    检查方法
地坑尺寸                    偏差±10mm    卷尺实测
混凝土强度    C25以上                    试块报告
预埋件位置    偏差±5mm    卷尺实测
导轨垂直度         ≤1/1000，全程≤5mm    经纬仪或铅垂线
导轨平行度    间距偏差≤3mm    卷尺多点测量
导轨接头高差    ≤0.5mm    塞尺
平台水平度    偏差≤5mm    水平尺测量四角
液压系统            无渗漏，压力16-20MPa    目视+压力表
限位开关         灵敏可靠                   手动触发测试
急停按钮                    立即停止                    按下测试
防坠器               200mm内锁止    专业人员测试
运行噪音                  ≤75分贝                     噪音计

验收合格后，要求厂家提供竣工图纸、操作手册、合格证和易损件清单。所有测试数据留档，后续维保有据可查。

六、常见安装问题与排查

   ▶   导轨不垂直。 现象：平台晃动、抖动，滑块磨损快。原因：基础不平或安装时未校正。处理：用专用校轨卡板自下而上重新校正，逐个拧紧压板螺栓。
   ▶   导轨接头处台阶。 现象：运行到接头位置时出现规律性晃动。原因：接头缝隙大或修光长度不够。处理：重新修磨接头，确保台阶不大于0.05毫米，修光长度150毫米以上。
   ▶   导轨下端悬空。 现象：设备运行后导轨移位。原因：底坑第一根导轨未落在导轨座上。处理：先放大导轨座，确保导轨座支承在地面，再安装第一根导轨。
   ▶   油管漏油。 原因：接头扭矩不够或密封件损坏。处理：按扭矩要求重新拧紧，或更换密封件。
   ▶   限位失灵。 原因：位置偏移或线路接触不良。处理：重新调整限位开关位置，检查线路连接。

结 语

导轨升降机安装的每一步都有精度要求。把安装前准备做足，导轨架设按标准执行，验收时逐项检查，设备才能稳定运行。需要技术交底资料？把您的现场条件发给我们，我们帮您出一版针对性的安装方案。

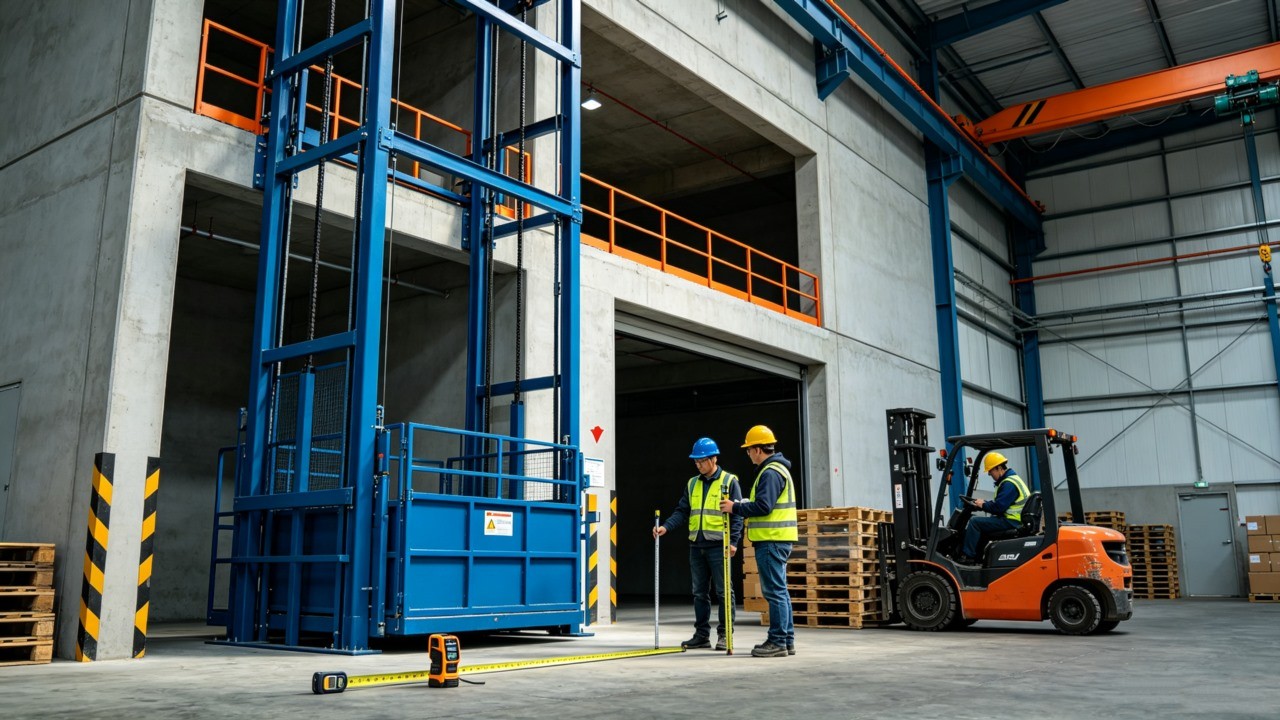

图5：导轨升降机验收检查现场实拍图
