防爆式升降货梯  百科

1、防爆电气设备的定义
在规定条件下不会引起周围爆炸性环境点燃的电气设备。防爆电气设备主要指在危险场所，易燃易爆场所，可能发生爆炸的环境（如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等） ， 所使用的电气设备。常用的防爆电气设备主要分为防爆电机、防爆变压器、防爆开关类设备和防爆灯具等。
防爆电气设备主要用于煤炭、石油及化工等含有易燃易爆气体及粉尘的场所。在爆炸危险环境使用的电气设备，结构上应能防止由于在使用中产生火花、电弧或危险温度成为安装地点爆炸性混合物的引燃源。
2、防爆式升降货梯的定义
在煤炭、石油及化工等含有易燃易爆气体及粉尘的场所如需要安装升降货梯，用于楼层间输送货物。则这台升降货梯需要配置防爆电气设备，如防爆电机、防爆开关等，以防设备在使用过程中产生火花而引发爆炸性事故。装配有防爆电气设备的升降货梯就是防爆式升降货梯。
3、防爆电气设备的类型
在启动、运行和切断过程中不致引燃周围可燃介质的电气装置和设施。防爆电气设备类型有：
（1）防爆安全型 （标志A）。在正常运行时不产生火花、 电弧或危险温度，可提高安全程度的电气设备。
（2）隔爆型 （标志B）。其结构为全封闭式。即使在电气 设备内部爆炸，也不会传爆引燃外部爆炸性气体，从而排除 了着火爆炸的危险性。隔爆电动机就是这种结构。
（3）防爆充油型 （标志C）。将可能产主火花、电弧或危 险温度可能成为引火源的带电部件浸入油中，使外部可燃气 体不产生着火爆炸的电气设备。
（4）防爆通风充气型 （标志F）。在内部充入空气或惰性 气体，并使其保持正压，以阻止外部可燃性气体进入内部的 电气设备。
（5）防爆安全火花型。在电路系统中，正常情况产生的电 火花，不致引燃爆炸性气体的电气设备。该设备按最小引爆 电流分为Ⅰ 、Ⅱ、Ⅲ级。这种防爆电气设备电流限制很小， 用于仪表和通讯。
（6）防爆特殊型 （标志T）。这种结构不属于上述各类 型，而是采用其他防爆措施的电气设备。
4、选型原则
防爆电气设备的选型原则：
（1）防爆电气设备 应根据爆炸危险区域的等级和爆炸危险物质的类别，级别，组别选型。
（2）在0级区域 只准许选用ia级本质安全型设备和其他特别为0级区域设计的电气设备（特殊型）。
（3）气体爆炸危险场所防爆电气设备的选型按下表。
（4）粉尘爆炸危险场所防爆电气设备的选型，目前尚无定型产品，在确保安全的情况下，暂由各主管部门自行选定。
（5）煤矿井下和火炸药工厂防爆电气设备的选型由机械委和轻工、煤炭等部参照本规程，并根据火炸药和烟花爆竹的特性，来确定电气设备的选型。
5、防爆等级
防爆等级分为三类
Ⅰ类：煤矿井下电气设备；
Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
         Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
Ⅲ类：除煤矿以外的爆炸性粉尘环境电气设备。
ⅢA类：可燃性飞絮；ⅢB类：非导电性粉尘；ⅢC类： 导电性粉尘。
最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。最高表面温度应低于可燃温度。
例如：防爆传感器环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。
5、防爆式升降货梯常用的防爆电气设备类型
防爆式升降货梯一般采用防爆等级为ExdeIIBT4Gb的防爆电器，其中有防爆配电柜和防爆行程开关等。当然，不适合ExdeIIBT4Gb防爆等级的环境应改用其它防爆等级的电气设备。

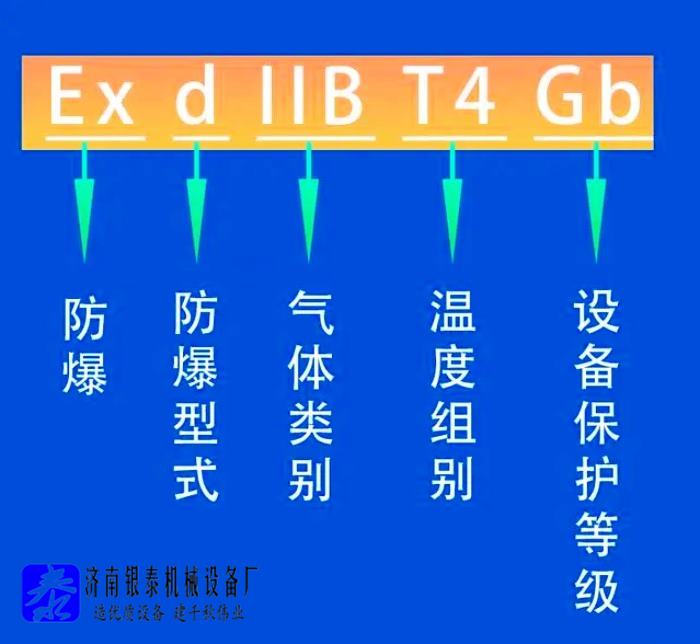

从上图可以看出，防爆标志是由不同的部分组成的，有防爆型式、其他组别、温度组别、设备保护等级等。Ex d IIB T4 Gb 这个标志我们可以解读为：在气体环境下使用的隔爆型且温度组别小于135℃的防爆电气设备。

注意：这个标志并不是使用在任何的气体环境，而是符合IIB的范围。可在GB/T3836标准里具体气体对应的气体类别。
