导轨式升降货梯结构及其结构图

一、导轨式升降货梯结构
导轨式升降货梯是一种常用的升降设备，广泛应用于工厂、仓库等场所。它的主要结构包括导向轨道、载物平台、液压泵站、液压缸、举升梁架、链条及钢丝绳、电气控制系统及安全装置等。这些结构部分组成一个有机的整体，各部分协同工作、密切配合，导轨式升降货梯才能正常工作。为工厂、仓库等场所提供一个便利的上下货的工作环境，保证货物的平稳运输，提高工作效率。

接下来，对导轨式升降货梯结构七大组成部分作一简单介绍：

1，导向轨道

导向轨道是导轨式升降货梯的重要组成部分之一，它起到引导和支撑载物平台的作用。导向轨道通常由钢管或H型钢材制成，具有强度高、稳定性好等特点。
2，载物平台
载物平台是导轨式升降货梯的核心部件之一，它是用户进行货物装卸的重要场所。载物平台通常由钢板和钢管加工而成，具有较大的承重能力和较好的耐用性。
3，液压泵站
液压泵站是导轨式升降货梯的动力源之一，它通过提供高压液体来驱动液压缸完成上升和下降的动作。液压泵站通常齿轮泵、电动机、组合阀块、油箱等组成，具有输出压力大、噪音小等特点。
4，液压缸
液压缸是导轨式升降货梯的关键部件之一，它将液压泵站提供的高压液体转化为机械能，从而推动举升梁架带动载物平台实现货物的升降运动。液压缸通常由缸体、活塞杆和密封件等组成，具有举升能力强、坚固耐用等特点。
5，举升梁架

举升梁架是导轨式升降货梯的重要组成部分之一，它被装在导向轨道中、连接着载物平台，并且承载着举升货物所需的重力。举升梁架通常由矩形管或槽钢制成，具有强度高、稳定性好等特点。
6，链条及钢丝绳
链条及钢丝绳是导轨式升降货梯的安全保障之一，它们连接着举升梁架和载物平台之间，并且起到传递力量和保持平衡的作用。链条及钢丝绳通常由高强度钢制成，具有耐磨性和抗拉性强等特点。

7，电气控制系统
电气控制系统是导轨式升降货梯的大脑之一，它通过控制电机、液压阀等元器件来实现对整个设备的精确控制。电气控制系统通常由电控柜、操作面板、电缆线、行程开关等组成，具有操作简单、响应迅速等特点。

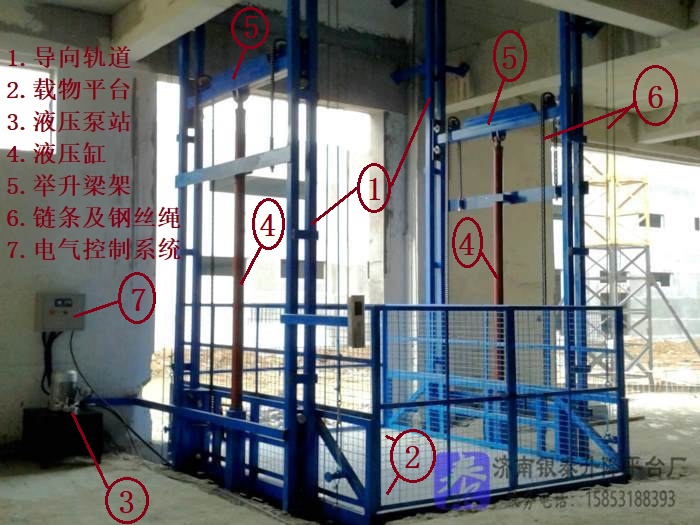

二、导轨式升降货梯结构图（上图）

为进一步说明导轨式升降货梯的结构，我们制作了导轨式升降货梯结构图，以期对想了解导轨式升降货梯结构的朋友有所帮助。
