移动式登车桥图纸

移动式登车桥图纸，是指用于设计和制造移动式登车桥的技术图纸。移动式登车桥是一种非常实用的辅助型装卸设备，它在货车和仓库之间建立起一个稳定的连接桥梁，帮助叉车进入厢货车货厢内部进行装卸货物。
一、移动式登车桥图纸

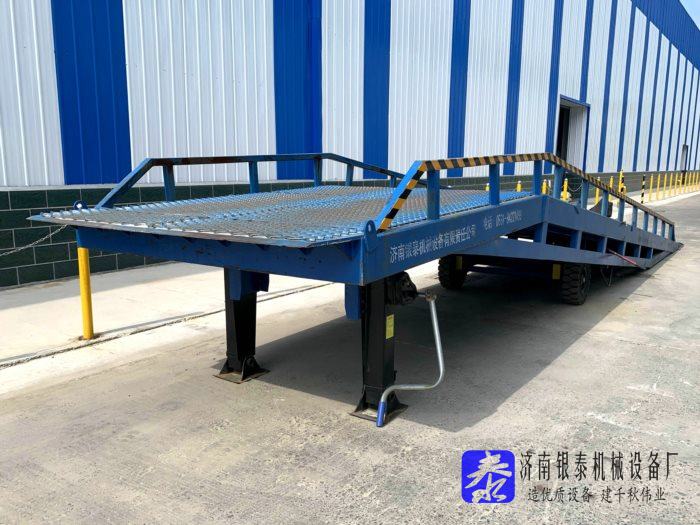

移动式登车桥是一种非常实用的辅助型装卸设备，它在货车和仓库之间建立起一个稳定的连接桥梁，帮助叉车进入厢货车货厢内部进行装卸货物。移动式登车桥图纸，是指用于设计和制造移动式登车桥的技术图纸。一般包括结构设计图纸、移动机构设计图纸、控制系统设计图纸和安全设计图纸几个方面：

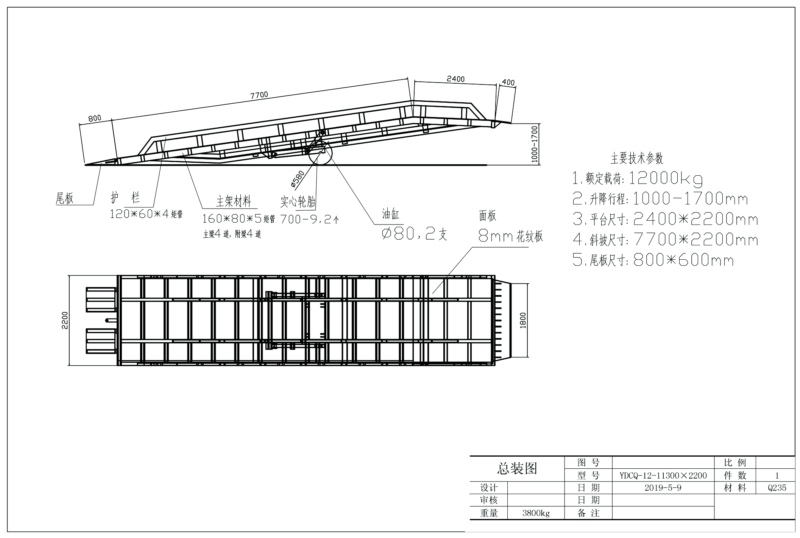

                                                                 移动式登车桥图纸

1、 结构设计图纸：移动式登车桥结构设计图纸是制造其钢结构部分的重要依据。登车桥主要由钢结构组成，包括桥面、支撑框架、护栏等部分。桥面通常采用钢管和防滑钢板加工而成，以确保叉车在上面行驶时具有良好的防滑性能。支撑框架需要具备足够的强度和稳定性，以承受叉车和货物的重量。护栏的设计要考虑到安全性和便利性，以防止人员和货物从桥面上坠落。
2、 移动机构设计图纸：移动式登车桥需要具备移动功能，以便于在不同位置之间进行调整和使用。移动机构通常包括行走轮胎和升降支撑腿，轮胎可以使登车桥在平面上移动，支撑腿可以调整登车桥的高度和稳定性。 移动机构设计图纸标注了行走轮胎和升降支撑腿规格尺寸及安装位置安装方式等技术要求。
3、控制系统设计图纸：为了方便操作和控制登车桥的移动，可以设计一个简单的控制系统，包括手动或电动控制按钮，以及相应的电气元件和电动机。控制系统可以实现登车桥的前后移动、高度调整等功能。控制系统设计图纸包括电气原理图及控制系统的固体参数与装配要求。

4、安全设计图纸：移动式登车桥的安全性非常重要。在设计过程中，需要考虑到防滑、防坠落、防碰撞等安全措施。例如，在桥面上可以设置防滑纹路或防滑涂层，以增加叉车的行驶稳定性。同时，需要设置护栏和安全警示标识，以提醒人员注意安全。移动式登车桥安全设计图纸是其安全系统的重要技术资料，是移动式登车桥图纸的重要组成部分。
二、移动式登车桥图纸设计

1、移动式登车桥设计
移动式登车桥的设计十分重要，它直接影响到设备的使用性能和安全性。
（1）设计人员需要考虑到登车桥的承载能力，确保其能够承受货物的重量，并且在使用过程中保持稳定。
（2）设计人员还需考虑到登车桥的长度和宽度，以适应不同车型和货物的装卸需求。
（3）登车桥的高度也需要合理设计，以确保叉车能够顺利进入货车货厢内部。
2、移动式登车桥图纸的制作

在制作移动式登车桥的图纸时，设计人员通常会采用计算机辅助设计软件，结合自己的经验和专业知识，绘制出详细的设计图纸。
（1）图纸中包含移动式登车桥的整体结构和细节设计，如支撑结构、踏板材料、固定装置等。
（2）设计人员还会考虑到登车桥的拆装便捷性，以便于在需要时进行移动和存储。
（3）设计图纸需要包含制造移动式登车桥所使用适当的材料和制造工艺。常见的登车桥材料包括钢管和钢板等，这些材料具有足够的强度和耐用性，能够满足设备的使用要求。制造工艺上，常用的方法包括焊接、切割、冲压等，这些工艺能够保证登车桥的质量和稳定性。
本文总结：移动式登车桥图纸是设计和制造移动式登车桥的重要参考依据。移动式登车桥的图纸设计需要综合考虑结构、移动机构、控制系统和安全等方面的要求，以确保其功能性、稳定性和安全性。设计师需要根据具体的使用场景和需求，进行合理的设计和优化，以满足用户的需求。通过合理的设计和制作，移动式登车桥能够为货车和仓库之间的货物装卸提供便利和安全保障。设计人员和制造部

门应该密切合作，确保图纸的准确性和实用性，为用户提供高品质的移动式登车桥产品。
