固定登车桥电路原理及电路原理图图解

固定登车桥是一种便捷的实用型物流装卸设备，通常安装于仓库月台边，通过调节桥面的坡度在月台和货厢间搭起一座斜坡“桥梁”，便于叉车进入货厢内进行装卸作业。在固定登车桥的使用过程中，电气控制系统起着至关重要的作用。本文将详细介绍固定登车桥电气控制系统中的电路原理及电路原理图解。
一、固定登车桥电路原理
固定登机桥的电路原理是指该设备所采用的电路结构和电气系统的工作原理，是登车桥制造和安装的指导性文件。固定登车桥的电路原理主要包括供电电路、控制电路和安全保护电路三个部分。
1、供电电路是固定登车桥正常工作所需的电力来源。通常情况下，供电电路会连接到仓库的电源系统，通过开关控制电流的通断，以保证固定登车桥的正常运行。
2、控制电路是固定登车桥各个功能模块的控制中枢。它由控制面板、按钮和传感器组成。通过控制面板上的按钮，操作人员可以实现对固定登车桥的启动、停止、升降等操作。同时，传感器会感知到货物的位置和叉车的状态，并将这些信息传输给控制电路，以便对固定登车桥进行智能化的控制。
3、安全保护电路是为了确保固定登车桥的安全运行而设计的。它包括各种安全传感器和保护装置。例如，当固定登车桥升降过程中发生异常情况时，安全传感器会及时检测到，并通过控制电路触发紧急停止装置，以避免事故发生。此外，安全保护电路还可以监测固定登车桥的负载情况，当超过额定负荷时会发出警报，提醒操作人员及时处理。
总之，固定登车桥的电路原理是其正常运行的基础。通过供电电路、控制电路和安全保护电路的合理设计和配合，可以实现固定登车桥的高效、安全运行。
二、固定登车桥电路原理图
固定登车桥电路原理图是对其电路结构和电气原理进行说明的图表，能更加直观地展现固定登车桥的电路原理。

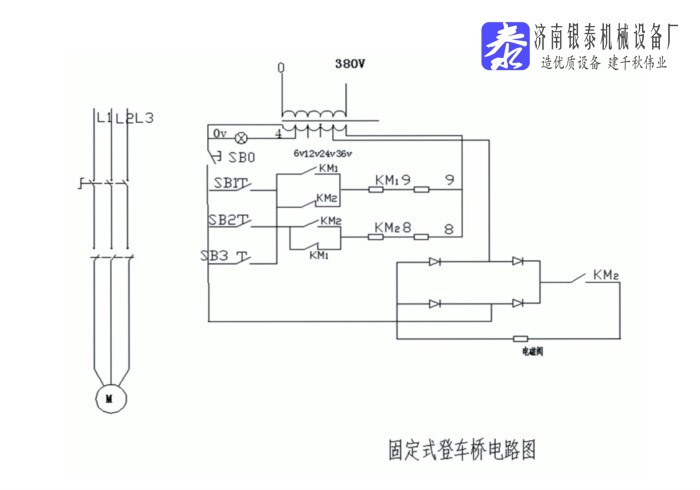

                                                              （图片为固定登车桥的电路原理图）

三、固定登车桥电路原理图解
固定登机桥的电路原理图解展示了通过供电电路、控制电路和安全保护电路的协调工作，实现了固定登机桥的正常运行和安全使用。
固定登机桥的电路原理图解如下：
1、供电电路：供电电路是固定登机桥的基础电路，主要功能是将电能传输到各个电器设备上。供电电路通常由主电源、电源开关、保险丝和电缆组成。主电源接通后，通过电源开关控制电路的通断，保险丝则起到过载保护的作用。供电电路还可以根据需要设置电压调节器，以满足不同设备对电压的需求。
2、控制电路：控制电路是固定登机桥的核心电路，主要功能是控制登机桥的上升、下降、伸缩和旋转等动作。控制电路通常由控制按钮、继电器、接触器和电磁阀等组成。通过按下不同的控制按钮，可以触发相应的继电器和接触器动作，从而控制登机桥的运动。电磁阀则负责控制液压系统的工作，实现登机桥的上升、下降和伸缩等功能。
3、 安全保护电路：安全保护电路是固定登机桥的重要电路，主要功能是保证登机桥在使用过程中的安全性。安全保护电路通常包括过载保护、限位保护和紧急停止保护等功能。过载保护电路可以监测登机桥的负载情况，当超过额定负载时，会自动切断电源，避免设备损坏。限位保护电路可以监测登机桥的运动位置，当达到上限或下限位置时，会自动停止运动，避免超出范围造成意外。紧急停止保护电路可以在紧急情况下，立即切断电源，停止登机桥的运动，保护人员和设备的安全。

本文总结：固定登车桥的电路原理主要包括电源供电电路、控制电路和传感器电路。电源供电电路提供稳定可靠的电能，控制电路实现对固定登车桥的各项功能的控制和调节，传感器电路感知固定登车桥的状态和环境信息。这些电路的合理设计和运行能够确保固定登车桥的正常工作，提高物流装卸的效率和安全性。固定登车桥作为一种便捷实用的物流装卸设备，将继续在仓库和货运行业中发挥重要作用。
