剪叉式升降机是一种结构简单、功能实用的升降设备。它的结构原理比较独特,通过底座、剪叉机构、工作平台、液压动力系统和电气控制系统的协同作用,实现物品或人员的上下运输。在实际使用中,剪叉式升降机能够提高工作效率,简化操作流程,广泛应用于仓储、物流、工厂等领域。
订购热线:0531-84221499
立即咨询剪叉式升降机结构原理图及结构原理图图解
一、剪叉式升降机结构原理
剪叉式升降机是一种常见的用于垂直运输的设备,它采用了剪刀臂式结构,能够实现物品或人员的上下运输。广泛应用于工业、建筑和物流等领域。从结构上看,剪叉式升降机主要由底座、剪叉升降机构、工作平台、液压动力系统和电气控制系统组成。
底座是整个升降机的基础,承载着整个结构的重量,并提供了稳定的支撑。
剪叉升降机构是升降机的核心部件,由两个相互连接的剪刀臂组成。这些剪刀臂通过铰链连接,形成了一个稳定的平行四边形结构。
工作平台则是物品或人员所站立或放置的地方,它位于剪叉升降机构的顶端,并可以根据需求进行上下移动。
液压动力系统负责提供升降机的动力,通过液压油缸推动剪叉升降机构的运动。
电气控制系统则用于控制升降机的运行,包括启动、停止、升降速度的调节等功能。

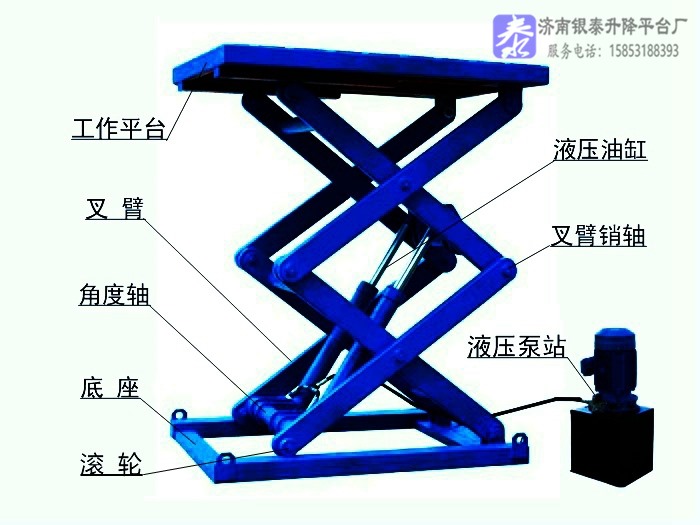

二、剪叉式升降机结构原理图及其图解
为了更好地理解剪叉式升降机的结构原理,我们可以参考其详细的原理图。
在剪叉式升降机的原理图中,我们可以清晰地看到几个主要组成部分:底座、剪叉升降机构、工作平台、液压动力系统和电气控制系统。这些部分之间通过特定的连接方式相互关联,共同实现升降机的正常运行。

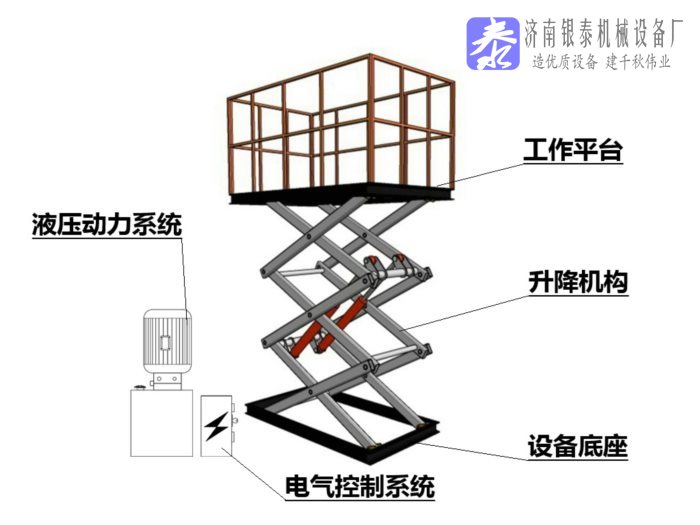

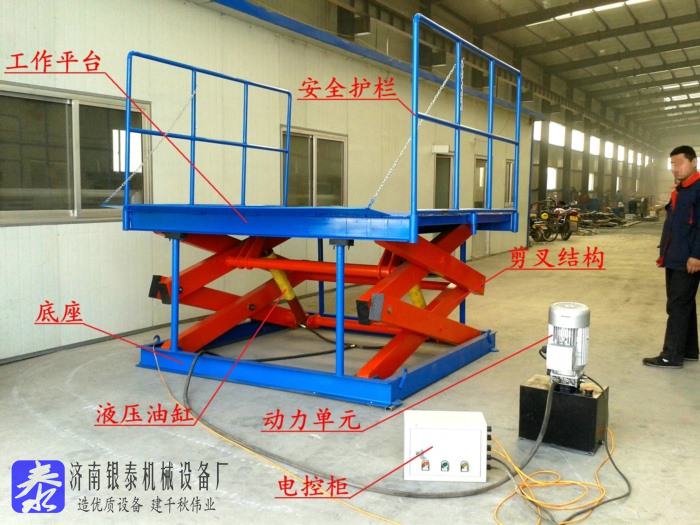

图片名称:剪叉式升降机结构原理图
结构原理图(上图)显示:
底座是剪叉式升降机的基础支撑,承受着整个设备的重量和压力。底座通常采用坚固的钢结构,确保升降机的稳定性和安全性。
剪叉升降机构,它是剪叉式升降机的核心部件。剪叉升降机构由两个对称的剪叉臂组成,通过液压缸的伸缩来实现升降的功能。这种设计使得升降机具有较高的稳定性和承载能力。
工作平台是剪叉式升降机的工作区域,用于承载货物或人员。根据实际需求,工作平台可以设计成不同的形状和尺寸,以适应不同的工作环境。
液压动力系统是剪叉式升降机的动力来源,通过液压缸提供升降力。液压动力系统由液压泵、液压油箱、液压管路和控制阀组成,通过控制阀的开关来控制液压缸的伸缩,从而实现升降功能。
电气控制系统,它负责对剪叉式升降机的运行进行监控和控制。电气控制系统包括电气控制柜、控制面板、按钮和传感器等设备,通过电气信号来控制液压动力系统的运行。
通过剪叉式升降机结构原理图的图解,我们可以更直观地了解剪叉式升降机的结构原理和工作原理。它将底座、剪叉升降机构、工作平台、液压动力系统和电气控制系统之间的关系清晰地展示出来,帮助我们正确地理解和应用剪叉式升降机。
三、剪叉式升降机的工作原理
当需要将物品或人员升起时,液压动力系统中的液压油缸开始工作,产生一定的液压力。这个液压力通过液压系统的管道传递到剪叉升降机构的液压油缸上,使其伸展,同时带动剪叉臂的展开。当剪叉臂展开到一定角度时,工作平台也随之上升,完成了升降的过程。反之,当需要将物品或人员降下时,液压油缸则会收缩,剪叉臂合拢,工作平台也会随之下降。
本文总结:剪叉式升降机是一种结构简单、运行稳定的升降装置。它由底座、剪叉升降机构、工作平台、液压动力系统和电气控制系统组成,这些结构协同作用,实现了物品或人员的上下运输。剪叉式升降机结构原理及结构原理图图解,详细介绍了剪叉式升降机的结构原理和工作原理图解。通过这个图解,我们可以更加直观地了解剪叉式升降机的结构和工作原理。通过剪叉式升降机的结构原理图和工作原理的解析,我们对其有了更深入的了解。
